松下DV-55116A变频器CPU电路一图说

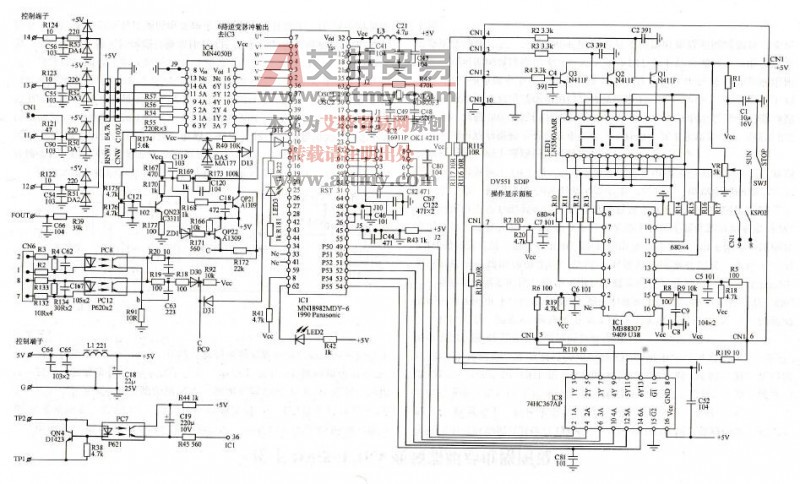

图八十二  松下DV-55116A变频器CPU电路一图

   DV-551变频器的控制端子Il、I2、I3、I4电路未采用光耦器件，但是加入了多级“保护屏障”，以I4端子支路为例说明一下：输入R124 (10Ω电阻)起到保险电阻的作用，接着进入DA4二极管嵌位保护电路，此为第二层保护屏障；RNW1为排电阻，内含4只4.7k电阻，将端子静态电平上接为+5V高电平。CNW为一“排稳压管”集成器件，内含4只阳极接地的稳压管，进一步吸收可能由端子引入的危险高电压，此为第三层屏障；信号经过以上环节，还要再由六同相缓冲器IC4缓冲一下，再送入CPU引脚。IC4也可看作是第四层屏障了。电路设计者的“小心”由此可见一斑。

    直流母线电流采样信号由CN6端子引入，做为PC8、PC,12两只光耦合器的输入信号，在直流母线有异常大电流流过时，端子1、2或7、8之间有足够大的电压降产生，使PC8. PC12有了输入电流而将过电流信号耦合到CPU引脚。（试分析）正常情况下，当IC1的10脚内部为低阻状态时，QP21因R169. R168、R173、D14支路偏流而微导通，QP21的微导通又经R175. R176为QN23提供了正向偏流通路。QN23的导通，使QP21饱合导通，同时也使QP22饱合导通，从而由C点提供了驱动电路输入侧光敏二极管的供电电源。

    当直流母线有过流故障发生时，PC8. PC12的任一导通或共同导通，将QP21的集电极拉为地电位，QN23与QP22同时截止，切断驱动电路输入侧的供电，故障信号也经D13送入CPU的11脚。（注：图中所画QP.QN系列晶体管，可能为集成型晶体管，内含基极输入电阻和基一射结并联电阻，一律省略未予画出。）

    从CPU的36脚输出的是开关量信号，如变频器运行或故障等信号，为低电平输出有效信号。信号输出时，由光耦合器PC输送到TP1和TP2端子上。输出电路为开路集电极输出模式。

    右侧细线框内为操作显示面板的电路图。由译码显示驱动电路IC1(MB88307)和三位数码显示屏组成。LED1为共阳极数码管，由Q1、Q2、Q3接受IC8（74HC367三态输出受控型六缓冲器）的控制实现位控，段控则由译码显示驱动电路接受IC8的控制来实现。IC8输入由CPU来的6路数字信号。另外，操作显示面板上还设置了运行／停止开关SWJ和调速电位器VR，是由面板起／停、调速还是由端子来控制变频器，则由拨码开关CN1来选择。这一信号的切换方式还是相当“原始”的，现在的变频器，用参数切换控制方式就可以了呀。

    控制端子所用的调速电源由+5V电源经L1、C18、C64. C65滤波供给。CPU的供电电源是经C21、L3、C41等I，C滤波网络供给的，以提高其抗干扰性能。CPU还由LDE2、LED3指示灯输出两个状态指示信号。

    因CPU的引脚太多，引脚上所挂的外电路也多，无法在一张图上全部画出，此图仅画出了CPU引脚的部分电路，下图则绘制了CPU引脚的其他电路，所以本图CPU的空脚并不一定是空脚呀。

    该电路板的开关电源部分及驱动电路部分，凡是带“强电”的部分，都刷有黄色的绝缘保护涂层，给电路测绘带来了不少的麻烦，降低了电路测绘的准确率。这些“强电”的部分像是彩色电视机的热底板电路一样，都用短横线框起来了，好像地图上标注的一个边界线似的，以提醒维修人

员注意，这部分电路是碰不得的哟，小心电击！

   DV561 JCl-EIS是该电路板的板号。
