MM440系列变频器多段速控制电路

    由于现场工艺上的要求，很多生产机械在不同的转速下运行。为方便这种负载，大多数变频器提供了多挡频率控制功能。用户可以通过几个开关的通、断组合来选择不同的运行频率，实现在不同转速下运行的目的。

    操作实例

    实现变频器三段固定频率控制，连接线路，设置功能参数，操作三段固定速度运行。电路如图3-18所示。

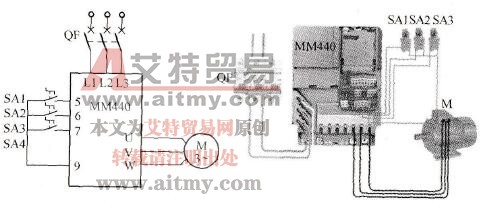

    图3-18    变频器三段速控制电路原理与接线图

    操作步骤

   (1)按图3-18所示电路图接线，检查电路正确无误后，合上主电源开关QS。

   (2)参数设置。

    ①恢复变频器工厂默认值，设定P0010=30和P0970=1．按下【P】键，开始复位。

    ②设置电动机参数，见表3-16。电动机参数设置完成后，设P0010=0，变频器处于准备状态，可正常运行。

    ③设置变频器三段频率参数，见表3-18。

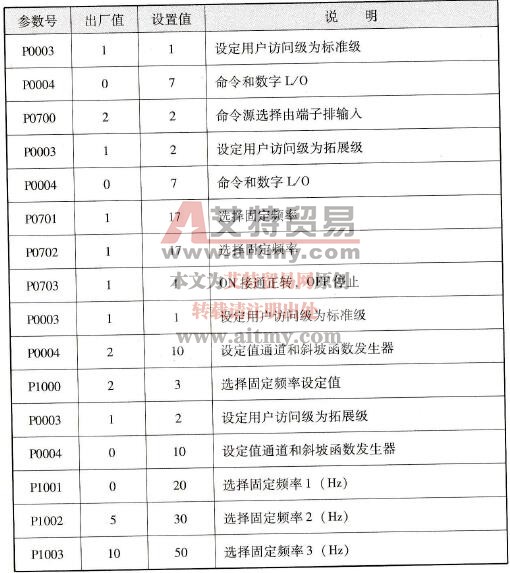

    表3-18    变频器三段频率参数设置

   (3)变频器运行操作。当闭合旋钮SA3时，数字输入端口7为ON，允许电动机运行。

    ①第1频段控制。当闭合旋钮SA1，SA2旋钮断开时，变频器数字输入端口5为ON，端口6为OFF，变频器工作在由参数P1001设定的频率为20Hz的第1频段上。

    ②第2频段控制。当SA1旋钮断开，SA2旋钮接通时，变频器数字输入端口5为OFF，输入端口6为ON，变频器工作在由参数P1002设定的频率为30Hz的第2频段上。

    ③第3频段控制。当旋钮SA1、SA2都接通时，变频器数字输入端口5、6均为ON，变频器工作在由参数P1003设定的频率为50Hz的第3频段上。

    ④电动机停车。当SA1、SA2旋钮都断开时，变频器数字输入端口5、6均为OFF，电动机停止运行。或者在电动机正常运行的任何频段，将SA3断开使数字输入端口7为OFF，电动机也能停止运行。

    艾特贸易网小编提示：

    三个频段的频率值可根据用户要求对参数P1001、P1002和P1003进行修改。当电动机需要反向运行时，只要将向对应频段的频率值设定为负就可以实现。
