外部电位器调节运行频率，外部开关控制MM440系列

    利用调节转速调节电位器，输入大小可调的模拟电压信号，控制电动机转速的大小。也就是由数字输入端控制电动机转速的方向，由模拟输入端控制转速的大小。

    操作实例

    用外部旋钮SA1、SA2控制变频器实现电动机正/反转启/停，用RP1转速调节电位器控制电动机转速的大小。电路原理及接线图如图3-17所示。

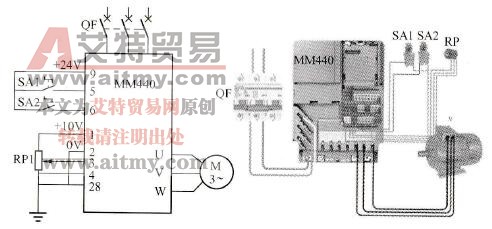

    图3-17    电路原理及接线图

    操作步骤

   (1)按图3-17所示电路图要求接线，检查电路正确无误后，合上主电源开关QS。

   (2)参数设置。

    ①恢复变频器工厂默认值，设定P0010=30和P0970=1,按下【P】键，开始复位。

    ②设置电动机参数，参考表3-16。设置模拟信号操作控制参数，参考表3-17。

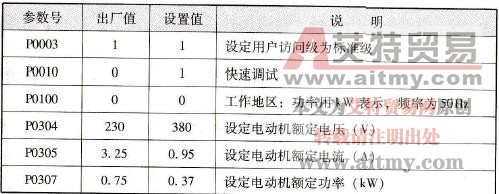

    表3-16    电动机参数设置

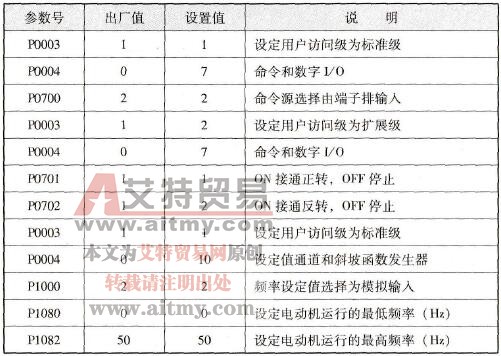

    表3-17    模拟信号控制控制参数设置

    变频器运行操作：

   (1)电动机正转与调速。接通旋钮SA1，数字输入端口DIN1为ON，电动机正转运行，转速用外接电位器RP1来控制，模拟电压信号在0～10V之间变化，对应变频器的频率在0~50Hz之间变化，对应电动机的转速在0~1500r/min之间变化。当断开SA1时，电动机停止运转。

   (2)电动机反转与调速。接通旋钮SA2，数字输入端口DIN2为ON，电动机反转运行。与电动机正转相同，反转转速的大小仍由外接电位器来调节。当断开SA2时，电动机停止运转。
