变频器跳闸保护电路

    变频器跳闸保护是指在变频器工作出现异常时切断电源，保护变频器不被损坏。图8-5是一种常见的变频器跳闸保护电路。变频器A、B、C端子为异常输出端，A、C之间相当于一个动合开关，B、C之间相当一个动断开关，在变频器工作出现异常时，A、C接通，B、C断开。

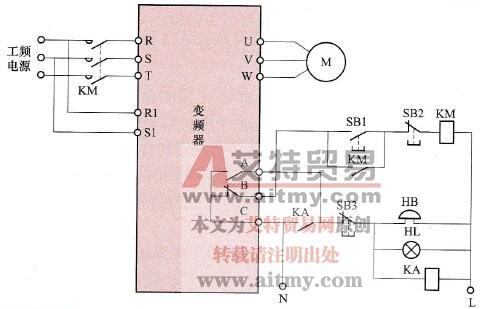

    图8-5    一种常见的变频器跳闸保护电路

    电路工作过程说明如下：

   (1)供电控制。按下按钮SB1，接触器KM线圈得电，KM主触点闭合，工频电源经KM主触点为变频器提供电源，同时KM动合辅助触点闭合，锁定KM线圈供电。按下按钮SB2，接触器KM线圈失电，KM主触点断开，切断变频器电源。

   (2)异常跳闸保护。若变频器在运行过程中出现异常，A、C之间闭合，B、C之间断开。B、C之间断开使接触器KM线圈失电，KM主触点断开，切断变频器供电；A、C之间闭合使继电器KA线圈得电，KA触点闭合，振铃HB和报警灯HL得电，发出变频器工作异常声光报警。

    按下按钮SB3，继电器KA线圈失电，KA动合触点断开，HB、HL失电，声光报警停止。
