MM440系列变频器工作频率的给定

来源:艾特贸易2017-06-05

简介1 .频率给定的方法 变频器常见的频率给定方式主要有操作面板给定、外接信号给定、模拟信号给定、和通信方式给定等。 2 .选择给定方式的一般原则 1) 面板给定和外接给定 优先选

    1.频率给定的方法

    变频器常见的频率给定方式主要有操作面板给定、外接信号给定、模拟信号给定、和通信方式给定等。

    2.选择给定方式的一般原则

   1)面板给定和外接给定

    优先选择面板给定,因为变频器的操作面板包括键盘和显示屏,而显示屏的显示功能十分齐全。,例如,可显示运行过程中的各种参数,以及故障代码等。但由于受到连接线长度的限制,控制面板与变频器之间的距离不能过长。

   2)数字量给定与模拟量给定

    优先选择数字量给定。因为数字量给定时频率精度较高,并且数字量给定通常用触点操作,不但不易损坏,而且抗干扰能力强。

   3)电压信号与电流信号

    优先选择电流信号。因为电流信号在传输过程中,不受线路电压降、接触电阻及其压降、杂散的热电效应以及感应噪声等的影响,抗干扰能力较强。但由于电流信号电路比较复杂,所以在距离不远的情况下,仍以选用电压给定方式居多。

    3.外接模拟信号给定

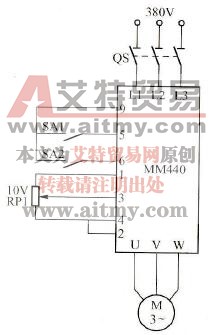

   (1)外接模拟信号给定时的原理图如图3-14所示。

外接模拟信号给定时的原理图

    3-14    外接模拟信号给定时的原理图

   MM440系列变频器的输出端口12为用户提供了一个高精度的+10V直流稳压电源。外接转速调节电位器RP1串接在电路中,调节RP1时,输入端口AIN1+给定的模拟输入电压改变,变频器的频率输出量紧紧跟踪给定量的变化,从而平滑无级地调节电动机转速的大小。

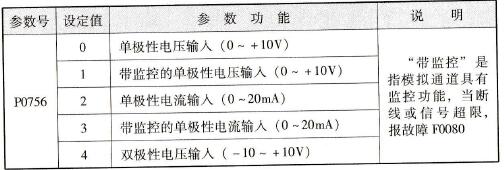

   (2)外接模拟信号给定时的相关参数。MM440系列变频器为用户提供了两对模拟输入端口,即端口34和端口1011。可以通过P0756分别设置每个模拟量输入通道属性,见表3-10

    3-10    模拟量输入通道属性设置表

模拟量输入通道属性设置表

    除了这些设定范围,还可以支持常见的2~10V4~20mA这些模拟标定方式。

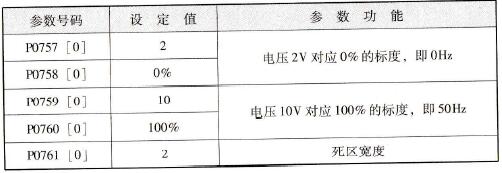

    例如,以模拟量通道1电压信号210V作为频率给定时需要设置的相关参数,见表3-11

    3-11    模拟量输入通道自定义210V功能设置表

模拟量输入通道自定义2~10V功能设置表

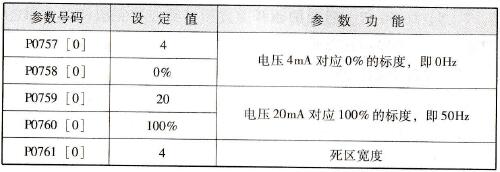

    例如,以模拟量通道2电压信号4~20mA作为频率给定时需要设置的相关参数,见表3-12

    3-12    模拟量输入通道自定义420mA功能设置表

模拟量输入通道自定义4~20mA功能设置表

    艾特贸易网小编提示:

    对于电流输入,必须将相应通道的拨码开关拨至ON
