MM440系列变频器外部端子的外部运行操作

    外部运行操作就是利用连接在变频器控制端子上的外部接线来控制电动机启/停与运行频率的方法。

    1．外部运行操作的接线

    如图3-13所示，用两个开关SA1和SA2控制MM440系列变频器，实现电动机正转和反转功能。其中，DIN1端口设为正转控制，当SA1接通时电动机正转运行；DIN2端口设为反转控制，当SA2接通时电动机反转运行。

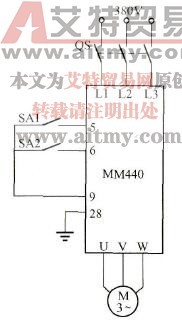

    图3-13    MM440系列变频器外部运行操作接线示意图

    2．外部端子相关基本参数及设置

   1)开关量输入功能

   MM440系列变频器包含6个多功能数字开关量的输入端子，每个端子都有一个对应的参数用于设定该端子的功能。用户可根据需要对每一个数字输入端口的功能进行参数设置，见表3-9。

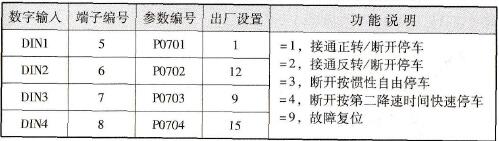

    表3-9    MM440系列变频器数字输入端口功能设置表

   2)变频器停车方法

    变频器停车有OFF1、OFF2和OFF3三种停车方法。

   (1) OFF1停车命令能使变频器按照选定的斜坡下降速率减速并停止转动，而斜坡下降时间可通过改变参数P1121来修改。

   (2) OFF2停车命令能使电动机依靠惯性滑行，最后停车脉冲被封锁。

   (3) OFF3停车命令能使电动机快速地减速停车。在设置了OFF3的情况下，为了启动电动机，二进制输入端必须闭合（高电平）。如果OFF3为高电平，电动机可以启动，并用OFF1或OFF2方式停车；如果OFF3为低电平，电动机不能启动。OFF3停车斜坡下降时间用参数P1135设定。
