MM440系列变频器外部端子的标准接线与端子功能

    1．基本接线原理图

    如图3-11所示是西门子MM440系列变频器标准接线原理图。

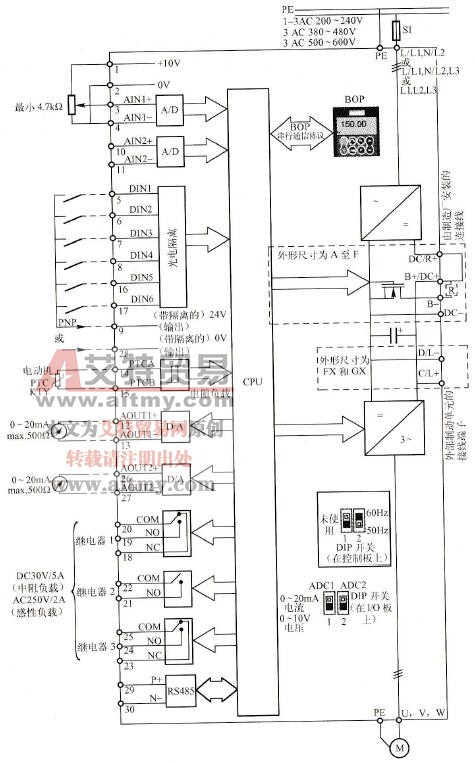

    图3-11    西门子MM440系列变频器标准接线图

    2．端子功能介绍

   (1)主回路端子如图3-12所示，其功能说明见表3-7。

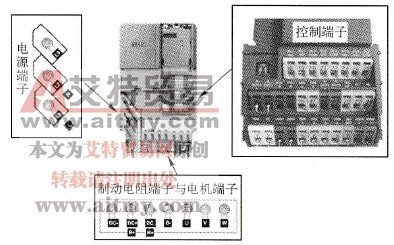

    图3-12    MM440系列变频器主回路端子示意图

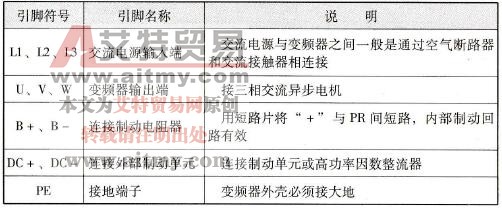

    表3-7    MM440系列变频器主回路端子说明

   (2)控制回路各端子功能见表3-8。

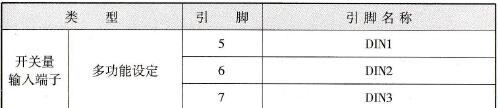

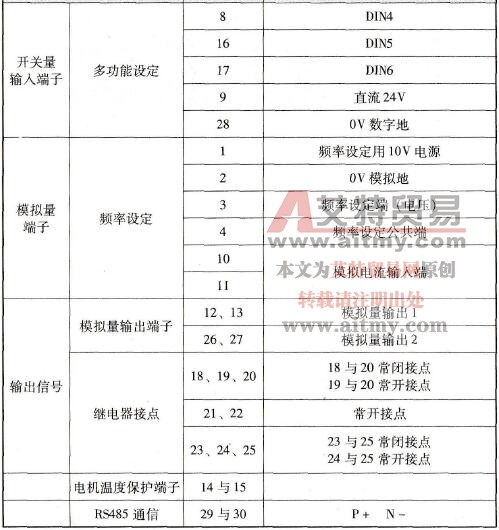

    表3-8    MM440系列变频器控制回路端子说明
