MM440系列变频器的基本参数

    变频器控制电动机运行，其各种性能和运行方式均是通过变频器的参数设定来实现的，不同的参数定义着不同的功能。总体来说，变频器参数分为基本参数、运行参数、定义控制端子功能参数、附加功能参数、运行模式参数等。在实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此需要根据实际需要进行设定和调试。

    基本参数是指变频器运行所必须具有的参数，主要包括：频率给定方式、运行控制方式、基本频率与最高频率、上限频率与下限频率、加速时间与减速时间、转矩提升和电子热过载保护等。

    操作实例

    一、按图3-8所示电路进行接线，利用基本操作面板可以直接对变频器进行操作，实现电动机的启/停（电动机铭牌参数如图3-9所示）。

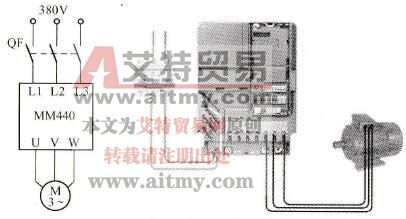

    图3-8    变频器电路与接线图

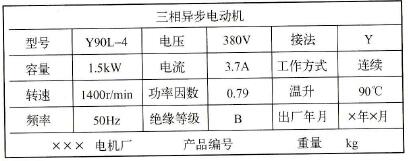

    图3-9    电动机铭牌

    操作步骤

   (1)按图3-8所示，将MM440系列变频器与电源和电动机进行正确的接线，即将380V三相交流电源连接至变频器的输入端“L1、L2、L3”；将变频器的输出端“U、V、W”连接至三相鼠笼异步电动机，同时还要进行相应的接地保护连接。

   (2)线路检查正确后，合上断路器QF，变频器送电。

   (3)将变频器的所有参数复位为出厂时的默认设置值（复位过程约需3 min才能完成。复位完毕后，设P0010=0，变频器处于准备状态，可正常运行）。

   (4)根据给定的电动机铭牌，按袁3-3所示步骤进行快速调试。

   (5)用基本操作面板操作电动机启/停

    操作步骤见表3-4。

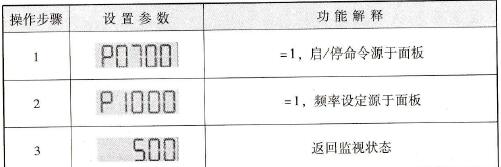

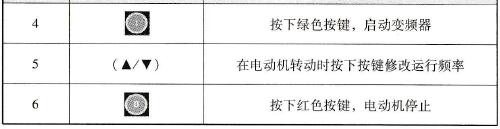

    表3-4    实例操作步骤

    操作实例

    二、按图3-8所示电路接线，用基本操作面板实现电动机的启动、点动及正/反转控制。电机铭牌如图3-10所示。

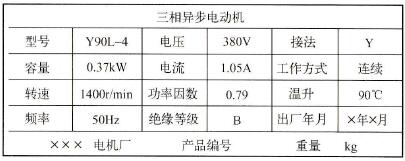

    图3-10    电动机铭牌

    操作步骤

   (1)按图3-8所示接线，检查电路正确无误后，合上主电源开关QS。

   (2)参数设置。

    ①恢复变频器出厂默认值。设定P0010=30和P0970=1，按下键，开始复位，复位过程大约需要3mm，这样就可以保证变频器的参数恢复到出厂默认值。

    ②设置电动机参数。为了使电动机与变频器相匹配，需要设置电动机参数，见表3-5。电动机参数设定完成后，设P0010=0，变频器当前处于准备状态，可正常运行。

    表3-5    电动机参数设置

    ③设置面板基本操作控制参数，见表3-6。

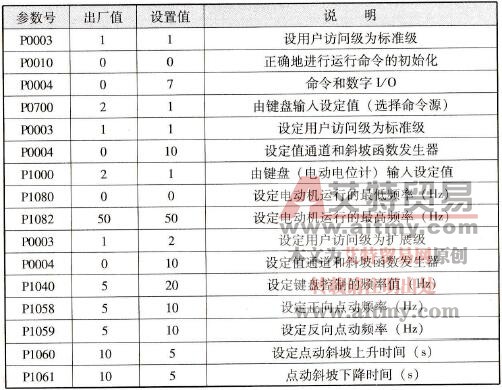

    表3-6    面板基本操作控制参数

   (3)变频器运行操作。

    ①变频器启动：在变频器的前操作面板上按运行键，变频器将驱动电动机升速，并运行在由P1040所设定的20Hz频率对应的560r/min的转速上。

    ②正/反转及加/减速运行：电动机的转速（运行频率）及旋转方向可直接通过按前操作面板上的增加/减少键(▲/▼)来改变。

    ③点动运行：按下变频器前操作面板上的点动键，则变频器驱动电动机升速，并运行在由P1058所设置的正向点动10Hz频率值上。当松开变频器前操作面板上的点动键，则变频器将驱动电动机减速至零。这时，如果按下变频器前操作面板上的换向键，再重复上述点动运行操作，电动机可在变频器的驱动下进行反向点动运行。

    ④电动机停车：在变频器的前操作面板上按停止键，则变频器将驱动电动机减速至零。

    注意事项

   (1)禁止将变频器的电源输出端接到交流电源上，否则会损坏变频器。

   (2)在变频器电源开关断开以后，必须等待5min，使变频器电容放电完毕后，才允许开始安装作业，以免触电。
