MM440系列变频器的快速调试技术方法

    通常一台新的MM440系列变频器一般需要经过如下三个步骤进行调试。

    参数复位→快速调试→功能调试

    1．参数复位

    参数复位是将变频器的参数恢复到出厂时的参数默认值。在变频器初次调试，或者参数设置混乱时，需要执行该操作，以便于将变频器的参数值恢复到一个确定的默认状态，其复位流程如图3-6所示。

    图3-6    参数复位流程图

    在参数复位完成后，需要进行快速调试。应根据电动机和负载的具体特性，以及变频器的控制方式等信息进行必要的设置。然后，变频器就可以驱动电动机工作了。

    2．快速调试

    快速调试就是指通过设置电动机参数和变频器的命令源及频率给定源，从而简单快速地运转电动机的一种操作模式。

   MM440系列变频器出厂时，已按相同额定功率的西门子四极标准电动机的基本参数进行设置。如果用户采用的是其他型号的电动机，就必须输入电动机铭牌上的规格数据，即进行变频器的快速调试。在设置电动机频率时，应该使用DIP开关设置，其设置如图3-7所示。

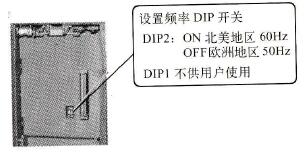

    图3-7    DIP开关的设置

   MM440变频器快速调试的步骤见表3-3。

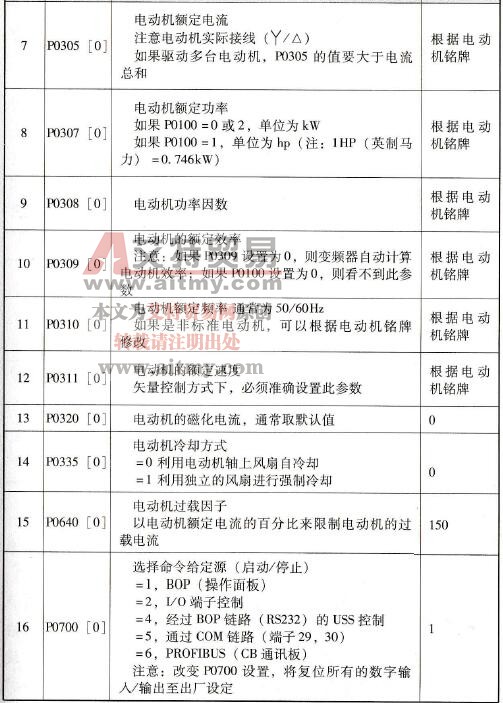

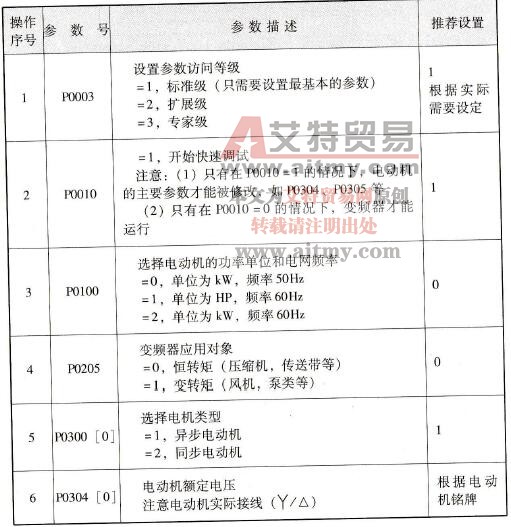

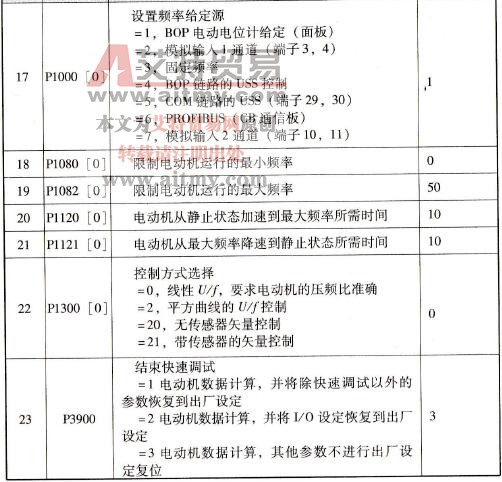

    表3-3    变频器快速调试的简单步骤

    艾特贸易网小编提示：

    采用BOP或AOP进行快速调试中，必须掌握两个重要参数：P0010-参-数过滤功能（P0010=1表示启动快速调试）；P0003-选择用户访问级别的功能。变频器的参数有三个用户访问级，即标准访问级（基本的应用）、扩展访问级（标准应用）和专家访问级（复杂的应用）。访问的等级由参数P0003设定。对于大多数应用对象，只要访问标准级( P0003=1)和扩展级( P0003 =2)参数就足够了。

    在完成上述快速调试后，变频器就可以正常驱动电动机了。其他功能要求，可以根据需要设置控制的方式和各种工艺参数。
