MM440系列变频器的操作面板

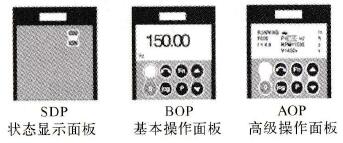

MM440系列变频器出厂时都装有状态显示面板(SDP)，如图3-2所示。对于很多用户来说，利用SDP和制造厂的默认设置值就可以使变频器成功地投入运行。如果默认值不适合设备情况，也可以利用基本操作面板(BOP)或高级操作面板(AOP)修改参数使之匹配，如图3-3所示。本节主要介绍基本操作面板。

图3-2     MM440系列变频器出厂外形图

图3-3操作面板

1．基本操作面板

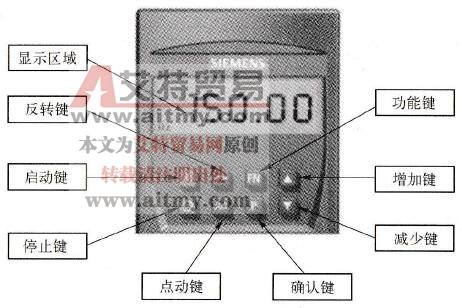

如图3-4所示是基本操作面板外形。

图3-4基本操作面板外形

2．按键功能

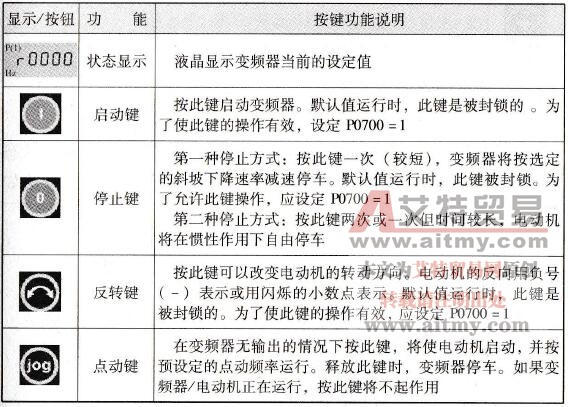

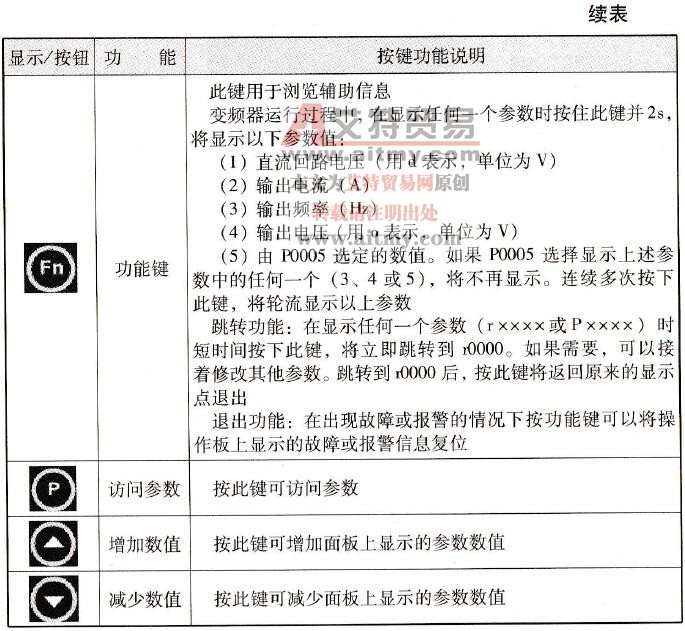

操作面板按键的功能见表3-1。

表3-1 面板按键的功能说明

3．基本操作面板的使用

1)基本操作面板的安装

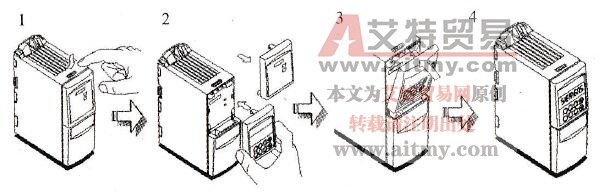

利用基本操作面板可以更改变频器的各个参数，首先将状态显示板从变频器上拆卸下来，然后装上基本操作板。更换方法如图3-5所示。

图3-5更换操作面板的方法

基本操作板具有五位数字的七段显示，用于显示参数的序号和数值、报警和故障信息，以及该参数的设定值和实际值，但不能存储参数的信息。

    艾特贸易网小编提示：

   MM440系列变频器只能用操作面板BOP、AOP进行操作或者通过串行通信接口进行修改。在出厂默认设置时用BOP控制电动机的功能是被禁止的。如果要用BOP控制参数，应将参数P0700设置为1；参数P1000也应设置为1。

   2)用基本操作面板修改参数

   (1)参数类型。MM440系列变频器有两种参数类型：一种以字母P开头的参数为用户可改动的参数；另一种以字母，开头的参数为只读参数。

   (2)用基本操作面板修改参数。下面通过将参数P1000的第0组参数设置为P1000[0]=1的过程为例，来介绍用基本操作面板修改参数的方法。具体操作步骤见表3-2。

    表3-2    BOP面板修改参数的步骤

   (3)快速修改参数的数值。为了快速修改参数的数值，可以单独修改显示出的每个数字，其操作步骤如下：

    ①按功能键，最右边的一个数字闪烁；

    ②按键修改这位数字的数值；

    ③再按功能键，相邻的下一位数字闪烁；

    ④反复修改直到显示出所要求的数值；

    ⑤按键退出参数数值的访问级。

    提示：

    首先要按照修改参数的方法，确认进入某一参数数值的访问级。

   3)故障复位操作

    当变频器运行中发生故障或者报警，变频器会出现提示，并会按照设定的方式进行默认的处理（一般是停车）。这时，需要用户查找并排除故障发生的原因后，在面板上确认故障的操作。

    例如，（电压过低）的故障复位操作方法如下：

    当变频器欠压时，面板将显示故障代码。按键，如果故障点已经排除，变频器将复位到运行准备状态，显示设定频率并闪烁。如果故障点仍然存在，则故障代码重现。
