变频器中噪声滤波器的选用

    变频器在工作时会产生高次谐波干扰信号，在变频器输入侧安装噪声滤波器可以防止高次谐波干扰信号窜入电网，干扰电网中其他的设备，也可阻止电网中的干扰信号窜入变频器。在变频器输出侧的噪声滤波器可以防止干扰信号窜入电动机，影响电动机正常工作。一般情况下，变频器可不安装噪声滤波器，若需安装，建}义安装变频器专用的噪声滤波器。

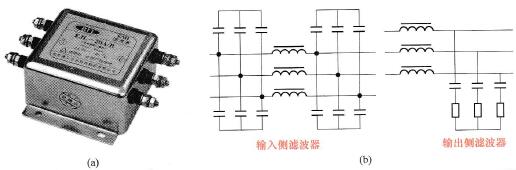

    变频器专用噪声滤波器的外形和结构如图10-6所示。

    图10-6    噪声滤波器

   (a)外形；(b)结构
