变频器中制动电阻的选用

    制动电阻的作用是在电动机减速或制动时消耗惯性运转产生的电能，使电动机能迅速减速或制动。制动电阻如图10-5所示。为了使制动达到理想效果且避免制动电阻烧坏，选用制动电阻时需要计算阻值和功率。

    图10-5    制动电阻

    (1)阻值的计算。精确计算制动电阻的阻值要涉及很多参数，且计算复杂，一般情况下可按下式粗略估算

式中 RB-制动电阻的阻值，Ω；

   UDB-直流回路允许的上限电压值，V，我国规定UDB=600V；

   IMN-电动机的额定电流，A。

   (2)功率的计算。制动电阻的功率可按下面式子计算

式中PB-制动电阻的功率，W；

   UDB-直流回路允许的上限电压值，V，我国规定UDB=600V；

   RB-制动电阻的阻值，Ω；

    αB-修正系数。

    αB可按下面规律取值：

    在不反复制动时，若制动时间小于10s，取αB=7；若制动时间超过100s，取αB=1；若制动时间在10～100s时，αB可按比例选取1～7的值。

    在反复制动时，若tB/tC<0.01（tB为每次制动所需的时间，tC为每次制动周期所需的时间），取αB=7；若tB/tC>0.15，取αB=1；若0.01<tB/tC<0.15，αB可按比例选取1～7的值。

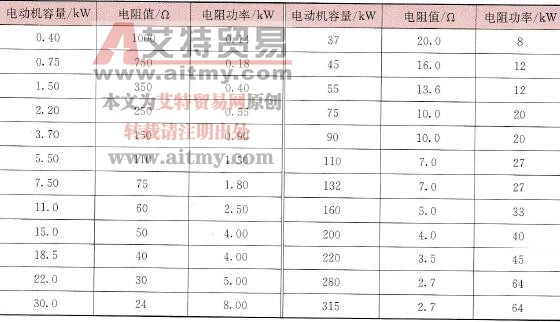

    制动电阻的选取也可查表获得，不同容量电动机与制动电阻的阻值和功率对应关系见表10-4。

    表10-4    不同容量电动机与制动电阻的阻值和功率对应关系
