变频器主电路外围设备的接线

    变频器主电路设备直接接触高电压大电流，主电路外围设备选用不当，轻则变频器不能正常工作，重则会损坏变频器。变频器主电路外围设备和接线如图10-2所示，这是一个较齐全的主电路接线图，在实际中有些设备可不采用。

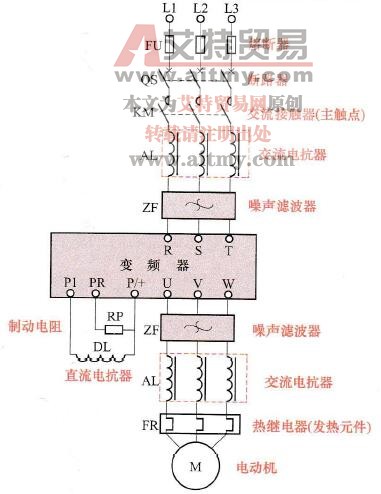

    图10-2    变频器主电路的外围设备和接线

    从图中可以看出，变频器主电路的外围设备有熔断器、断路器、交流接触器（主触点）、交流电抗器、噪声滤波器、制动电阻、直流电抗器和热继电器（发热元件）。为了降低成本，在要求不高的情况下，主电路外围设备大多数可省掉，如仅保留断路器。
