变频器平滑滤波电容器的检测与诊断

    平滑滤波电容器损坏引起的故障在变频器中十分常见。一般电解电容器损坏主要体现在电容器容量变小、漏电、短路等情况，而且若长期工作在高温环境下，平滑滤波电容器的使用寿命会大大缩短，因此，在寻找故障点时，可重点检查和热源靠得比较近的滤波电容。如散热片旁及大功率元件旁边的电容器，离得越近，损坏的可能性就越大。有些电容器漏电比较严重，用手指触摸时甚至会烫手，这种电容器必须更换。

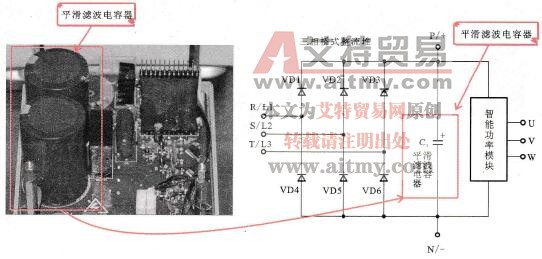

    图6-21所示变频器整流滤波电路中的平滑滤波电容器。

    图6-21    变频器整流滤波电路中的平滑滤波电容器

    在对有极性电容器进行开路检测时，常使用指针万用表对其漏电电阻值检测以判断性能的好坏。在检测前，一般还需要对待测电解电容器进行放电，以避免电解电容器中存有残留电荷而影响检测的结果。

    下面，艾特贸易网小编将完成平滑滤波电容器的检测与诊断训练。

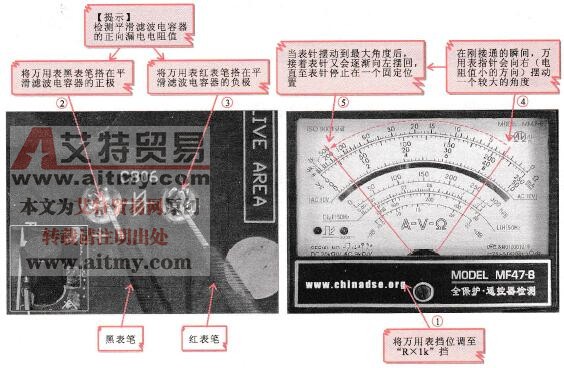

   (1)按图6-22所示，检测平滑滤波电容器的正向漏电电阻值（充放电特性）。

    图6-22    检测平滑滤波电容器的正向漏电电阻值（充放电特性）

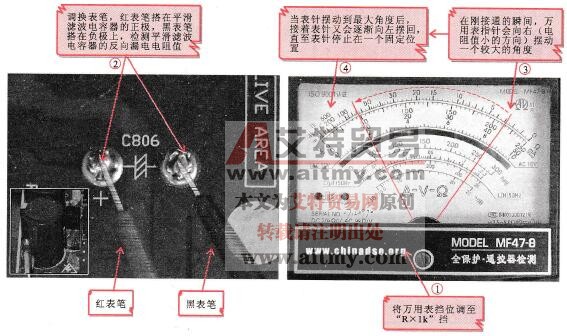

   (2)按图6-23所示，检测平滑滤波电容器的反向漏电电阻值（充放电特性）。

    图6-23    检测平滑滤波电容器的反向漏电电阻值（充放电特性）

    正常情况下，在刚接通的瞬间，万用表的指针会向右（电阻值小的方向）摆动一个较大的角度。当表针摆动到最大角度后，接着表针又会逐渐向左摆回，直至表针停止在一个固定位置，这说明该电解电容器有明显的充放电过程。所测得的电阻值即为该电解电容器的正向漏电电阻值，正向漏电电阻值越大，说明电容器的性能越好，漏电流也越小。调换表笔后，检测平滑滤波电容器的反向漏电电阻值。通常，反向漏电电阻值小于正向漏电电阻值。若测得的电解电容器正反向漏电电阻值很小（几百千欧以下），则表明电解电容器的性能不良，不能使用。

    在检修变频器时，出现时好时坏的现象，在排除了接触不良的可能性以外，一般情况下就是平滑滤波电容器损坏引起的故障，所以在碰到此类故障时，可将平滑滤波电容器重点检查一下。
