变频器三相桥式整流堆的检测与诊断

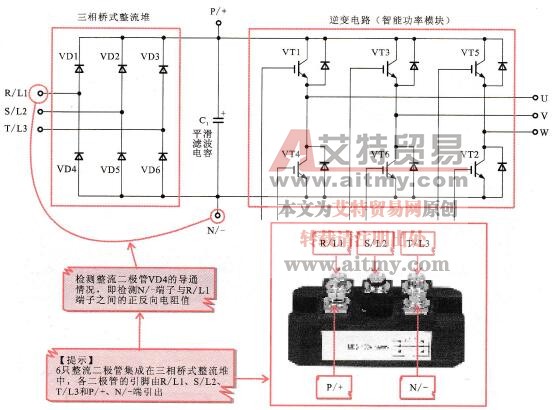

    三相桥式整流堆是整流电路中的核心部件，该器件出现异常将导致整个变频器无供电条件、不工作等故障。一般可用万用表检测三相桥式整流堆引脚间正反向电阻值（内部整流二极管的导通情况），即检测变频器“P/+”端与“R/L1、S/L2、T/L3”端和“N/-”与“R/L1、S/L2、T/L3”端之间的正反向电阻值（导通状态）的方法判断好坏。图6-18所示为三相桥式整流堆检测示意图。

    图6-18    三相桥式整流堆检测示意图

    下面，艾特贸易网小编将完成三相桥式整流堆的检测与诊断训练。

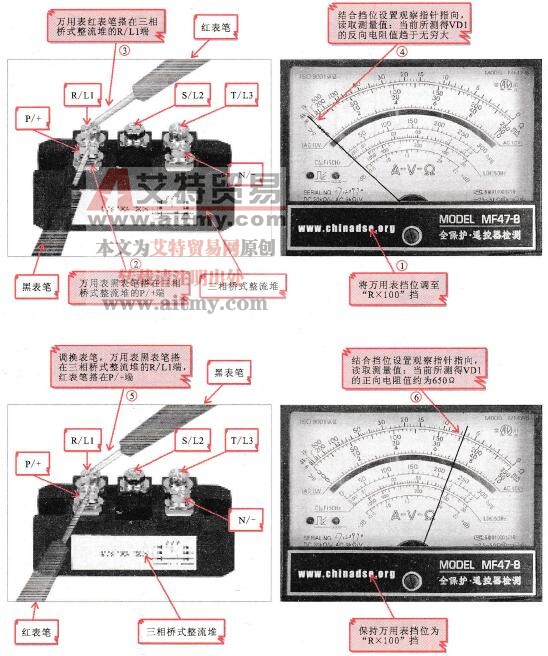

   (1)按图6-19所示，检测三相桥式整流堆VD1的正反向电阻值情况。

    图6-19    检测三相桥式整流堆VD1的正反向电阻值情况

    在三相桥式整流堆中，VD2和VD3的检测方法与上述方法相同，实测结果均满足反向电阻值趋于无穷大（不导通）；正向电阻值为650Ω左右（导通）等情况。

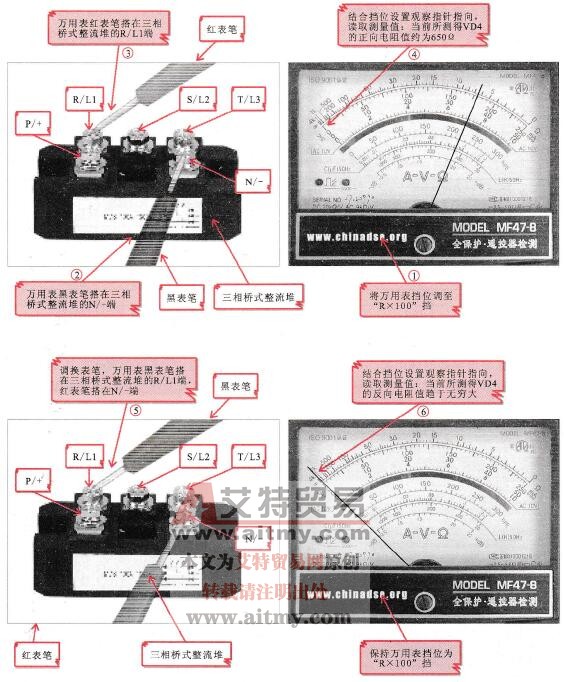

   (2)按图6-20所示，检测三相桥式整流堆VD4的正反向电阻值。

    图6-20    检测三相桥式整流堆VD4的正反向电阻值

    在三相桥式整流堆中，VD5和VD6的检测方法与上述方法相同，实测结果均满足反向电阻值趋于无穷大；正向电阻值为650Ω左右等情况。

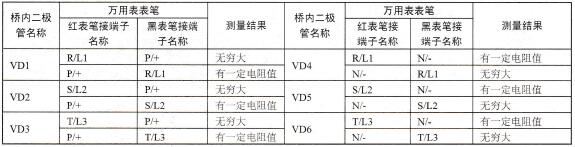

    表6-3所列为正常情况下测得三相桥式整流堆各引脚之间的正反向电阻值情况。

    表6-3    三相桥式整流堆各引脚之间的正反向电阻值情况
