变频器主电路部分故障特点

    变频器的电路部分主要是由整流电路、中间电路（平滑滤波电路、制动电路）、逆变电路）、转速控制电路、保护电路及冷却风扇等几个部分组成的。这些电路均是由电子元件组成的，若有损坏的元件，则可能会造成变频器无法工作的故障。

    变频器的整流电路、中间电路（平滑滤波电路、制动电路）、逆变电路以及限流电阻器、继电器等构成了变频器的主电路；转速控制电路、保护电路称为变频器的控制电路部分；除此之外还有冷却系统，对变频器本身进行检修时应重点对这三个部分进行检修。

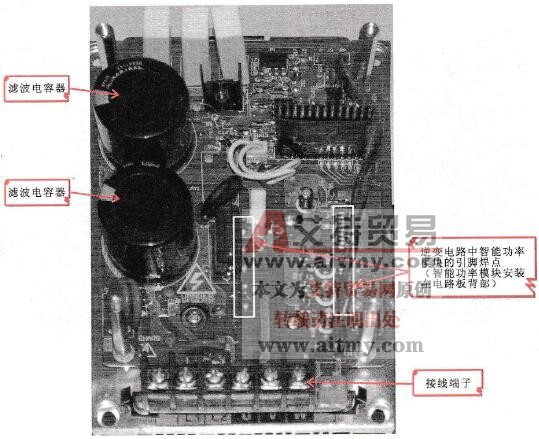

    图6-8所示为典型变频器中的主电路部分。该电路部分中的平滑滤波电容器是变频器维修过程中故障率最高的元件。

    图6-8    典型变频器中的主电路部分

    变频器的大多数故障都是由滤波电容器损坏造成的，滤波电容器的寿命主要与加在其两端的直流电压和内部温度有关，变频器在设计时，已经选定了电容器的型号，因此变频器内部的温度对电解电容器的寿命起决定作用。由此滤波电容器会直接影响到变频器的使用寿命，一般温度超过额定范围10℃，电容器的寿命减半。因此一方面在安装时要考虑适当的环境温度，另一方面可以采取措施减少脉动电流，从而延长电解电容器的寿命。
