变频器接线中制动电阻器和制动电阻器单元的选

    电动机变频控制系统实际应用时，当变频器输出频率下降过快时，电动机将产生回馈再生电流，使直流电压上升，可能会损坏变频器，因此一般在回馈电路中加入制动电阻器或制动电阻器单元，将直流回路中的能量消耗掉，以便保护变频器并实现制动。

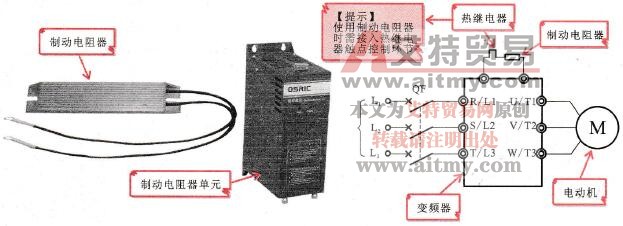

    图3-33所示为典型变频器制动电阻器和制动电阻器单元的实物外形。

    图3-33    典型变频器制动电阻器和制动电阻器单元的实物外形

    ③断路器

    在变频器控制系统中，断路器必须连接在交流主回路电路和输入交流电抗器之间，起到保护作用。另外，也可以在检修系统或较长时间不用控制系统时，切断电源，起到将变频器与电源隔离的作用。

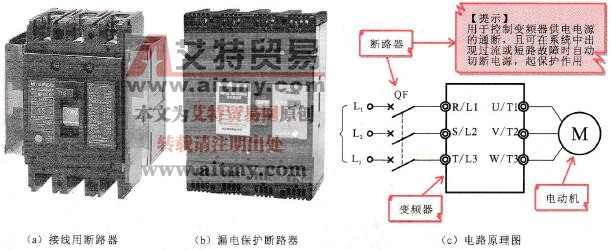

    常用的断路器主要有接线用断路器和漏电保护断路器两种，图3-34所示为常用断路器的实物外形和电路原理图。

    图3-34    常用断路器的实物外形和电路原理图

    在不同类型的变频器控制系统中，所选用电动机的类型、容量也有所不相同，其相应控制部件的规格也有相应的要求。例如，表3-1所列为采用三菱FR-S500E系列变频器的控制系统中常用断路器的规格参数，可在设计或调试系统时作为参考。

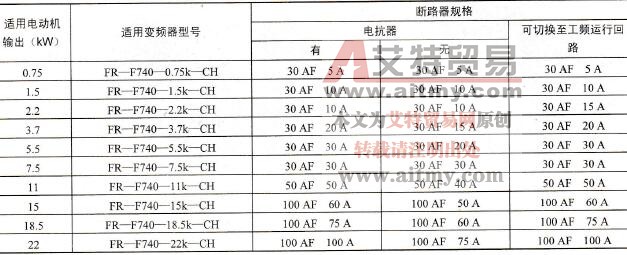

    表3-1    采用三菱FR-S500E系列变频器的控制系统中常用断路器的规格参数（400V系列）

    ④浪涌抑制器

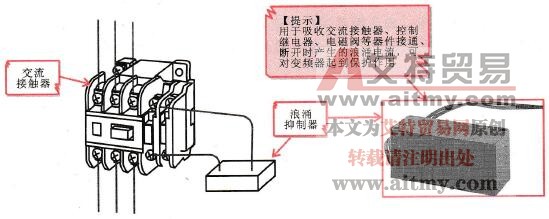

    浪涌抑制器一般位于交流接触器、控制继电器、电磁阀等器件线圈处，用于吸收该类器件接通、断开时产生的浪涌电流，可对变频器起到保护作用，图3-35所示为浪涌抑制器的实物外形。

    图3-35    浪涌抑制器的实物外形

    ⑤电动机

    电动机是机械系统的动力源，它是将系统电能转换为机械能的输出部件，其执行的各种动作是控制系统实现的最终目的。

    目前，在电动机变频控制系统中，电动机多为普通交流异步电动机和变频电动机两大类。
