三相交流电动机中典型变频器调速控制电路的控

    变频器调速控制电路的控制过程主要可分为待机、启动和停机三个状态。

   (1)变频器的待机状态

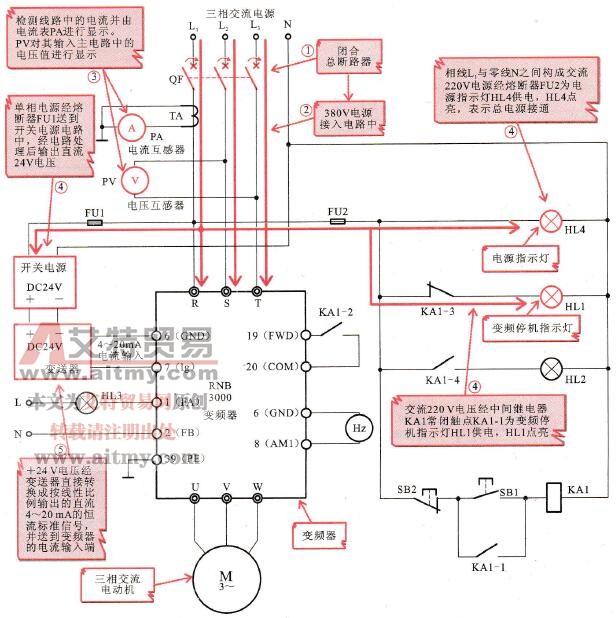

    如图2-5所示，当闭合总断路器QF，接通三相电源，变频器进入待机准备状态。

    图2-5    变频器调速控制电路中变频器待机状态

   (2)变频器控制三相交流电动机的启动过程

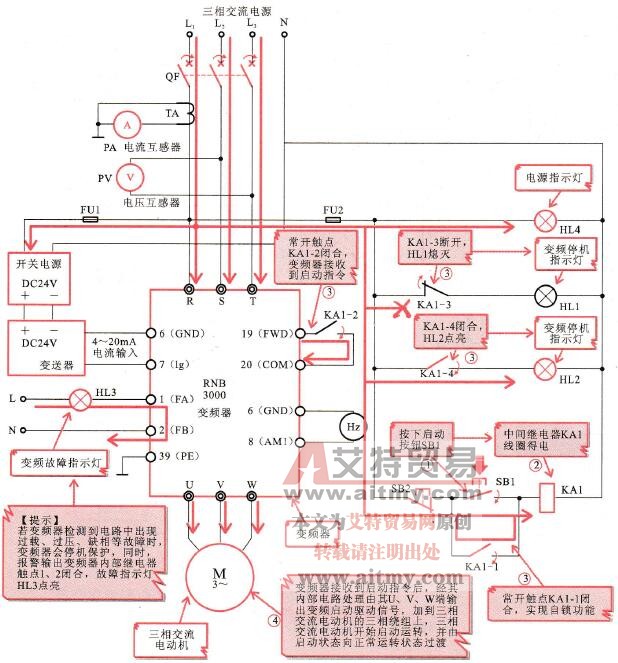

    图2-6所示为按下启动按钮SB1后，由变频器控制三相交流电动机软启动的控制过程。

    图2-6    变频器控制三相交流电动机软启动的控制过程

   (3)变频器控制三相交流电动机的停机过程

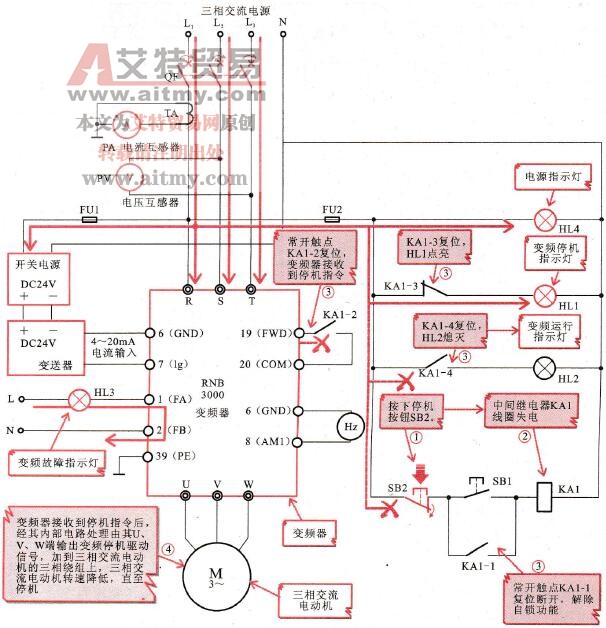

    图2-7所示为按下停止按钮SB2后，由变频器控制三相交流电动机停机的控制过程。

    图2-7    变频器控制三相交流电动机停机的控制过程
