三相交流电动机中典型变频器调速控制电路的结

图2-4所示为典型三相交流电动机的变频器调速控制电路。从图中可以看到，该电路主要是由变频器、总断路器、检测及保护电路、控制及指示电路和三相交流电动机（负载设备）等部分构成的。

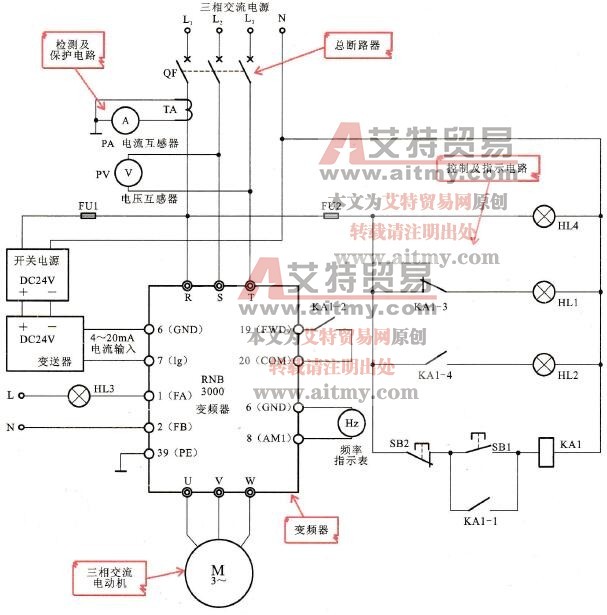

图2-4     典型三相交流电动机的变频器调速控制电路

总断路器QF、开关电源、变送器等构成该控制线路中电源电路，该电路用于为三相交流电动机及控制部件提供所需的工作电压。

检测及保护电路包括熔断器FU1/FU2、电流互感器TA、电流表PA、电压表PV等，该电路用于检测电路中输入的电流与电压，当电路中出现过载、短路等故障时进行保护。

变频器主要用于控制三相交流电动机的工作状态，并通过频率指示表观察变频器输出的频率值。

控制及指示电路主要由启动按钮SB1、停止按钮SB2、中间继电器KA1、电源指示灯HL4、变频运行指示灯HL2、变频停机指示灯HL1、变频故障指示灯HL3等构成。主要用于通过变频器控制三相交流电动机的工作状态，同时显示变频器的工作状态。
