变频器中的单相半控桥式整流电路

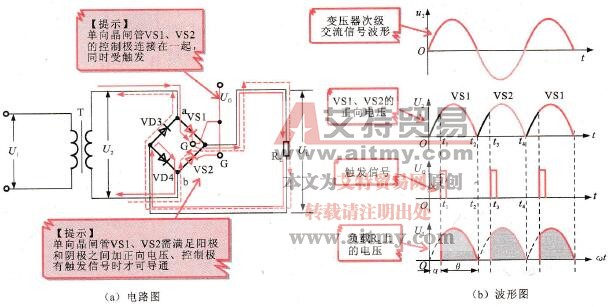

    图2-18所示为单相半控桥式整流电路。在桥式整流电路的4个二极管中，有两个整流二极管用晶闸管取代。

    图2-18    单相半控桥式整流电路

    单相半控桥式整流电路的工作过程：

    在0～t1期间，U2电压为正半周其极性是上正下负，即a点为正、b点为负，由于无触发信号到晶闸管VS1的G极，VS1不导通，VD4也不导通。

    在t1～t2期间，U2电压的极性仍是上正下负，t1时刻有一个触发脉冲送到晶闸管VS1和VS2的G极，VS1导通，VS2虽有触发信号，但因为阳极端为负电压，因此VS2不能导通。VS1导通后，VD4也会导通，有电流流过负载RL，电流途径是：a点→VS1→RL→VD4→b点。

    在t2时刻，U2电压为0V，晶闸管VS1由导通转为截止。

    在t2～t3期间，U2电压变为负半周，其极性变为上负下正，由于无触发信号到晶闸管VS2的G极，VS2、VD3均不能导通。

    在t3时刻，U2电压的极性仍为上负下正，此时第2个触发脉冲送到晶闸管VS1、VS2的G极，VS2导通，VS1因处于反向偏置状态而无法导通。VS2导通后，VD3也导通，有电流流过负载RL，电流途径是：b点→VS2→RL→VD3→a点。

    在t3～t4期间，VS2、VD3始终处于导通状态。

    在t4时刻，U2电压为0，晶闸管VS2由导通转为截止。以后电路会重复0～t4期间的工作过程，结果会在负载RL上得到图2-18 (b)所示的直流电压UL。

    单相半控桥式整流电路的计算方法。

    改变触发脉冲的相位，电路整流输出的脉冲直流电压UL大小也会发生变化，其值如下：
