变频器中的单相全控半波整流电路

    图2-16所示为单相全控半波整流电路。

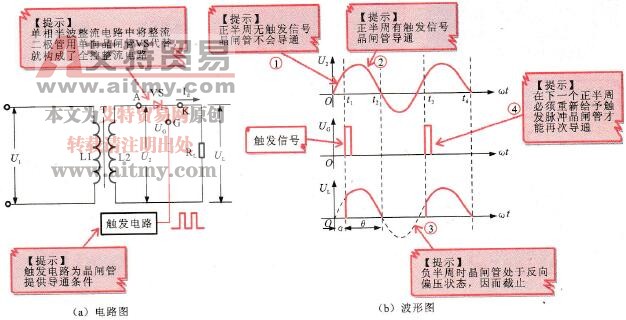

    图2-16    单相全控半波整流电路

    晶闸管输出的电流（能量）受触发脉冲的控制，在正半周触发脉冲出现的时间（相位）决定VS导通的时间，图中触发脉冲出现在t1时刻，VS则在t1～t2内导通，0～t1时间内VS不导通。t1～t2的时间越长，VS输出的能量越多，因而可实现可控整流。

    单相全控半波整流电路输出电压的计算方法：

    单向晶闸管(SCR)是指其触发后只允许一个方向的电流流过的半导体器件，相当于一个可控的整流二极管。它是由P-N-P-N共4层3个PN结组成的。图2-17所示为单向晶闸管的实物外形及导通和截止特性。

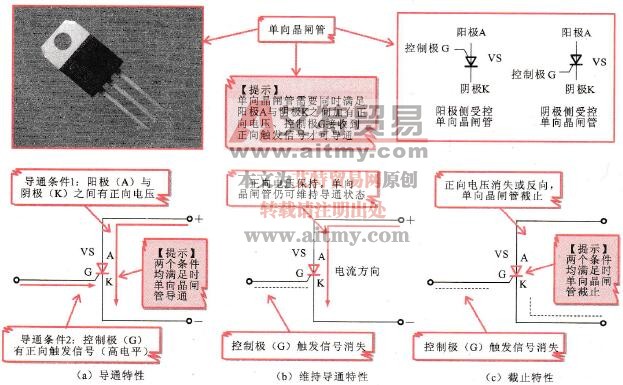

    图2-17    单向晶闸管的实物外形及导通和截止特性
