变频器中的单相桥式整流电路

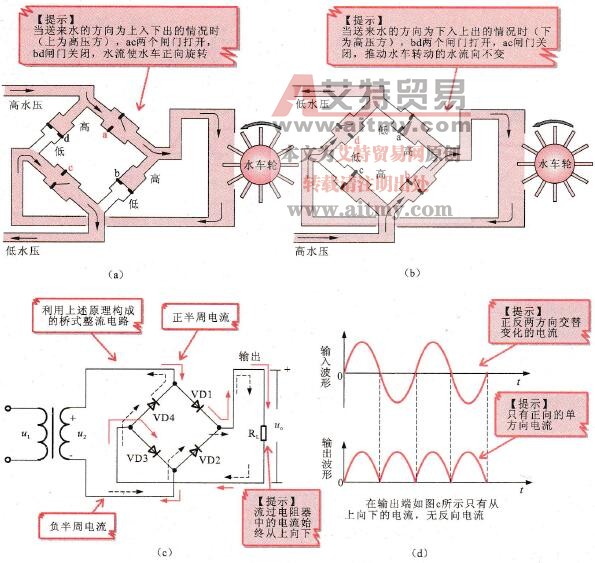

    图2-13所示为单相桥式整流电路工作原理。

    图2-13    单相桥式整流电路工作原理

    单相桥式整流电路整流过程中，四个整流二极管两两轮流导通，正负半周内都有电流流过RL。例如，当U2为正半周时（如图2-13所示极性），整流二极管VD1和VD3因加正向电压而导通，VD2和VD4因加反向电压而截止。电流i′（如图2-13中实线所示）从变压器端出发流经整流二极管VD1、负载电阻器RL、整流二极管VD3，最后流入变压器端，并在负载RL上产生电压降uo′。

    反之，当U2为负半周时，整流二极管VD2、VD4因加正向电压导通，而整流二极管VD1和VD3因加反向电压而截止，电流i″（如图2-13中虚线所示）流经VD2、RL、VD4，并同样在RL上产生电压降uo″。由于i′和i″流过RL的电流方向是一致的，所以RL上的电压uo为两者的和，即u=uo′+uo″。桥式整流电路的几种主要波形与图2-12所示波形基本一样，因而其输出直流电压同样为：

   Uo=0.9 U2

    而整流二极管反向峰值电压是全波整流电路的一半，即：
