变频器中的单相全波整流电路

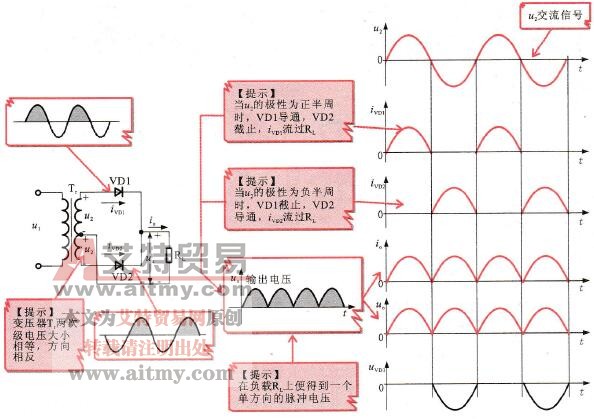

    图2-12所示为单相全波整流电路的电路结构示意图及波形图。

    图2-12    单相全波整流电路的电路结构示意图及波形图

    全波整流电路是在半波整流电路的基础上加以改进而得到的。它是利用具有中心抽头的变压器与两个整流二极管配合，使VD1和VD2在交流电的正半周和负半周内轮流导通，而且二者流过RL的电流保持同一方向，从而使正、负半周在负载上均有输出电压。

    从图2-12所示波形可见，负载上得到的电流、电压的脉动频率为电源频率的两倍，其直流成分也是半波整流时直流成分的两倍：

   Uo=0.9 U2

    但是，在全波整流电路中，加在整流二极管上的反向峰值电压却增加了一倍。这是因为在正半周时VD1导通，VD2截止，此时变压器次级两个绕组的电压全部加到二极管VD2的两端，因此二极管承受的反峰电压值为：



    这就是说，全波整流电路对整流二极管的要求提高了。
