变频器中的不可控整流电路

    变频器中的整流电路主要有不可控整流电路和可控整流电路两种。

    不可控整流电路是以整流二极管或桥式整流堆作为整流器件，将交流电压变成单向脉动直流电压。常见的整流电路有半波整流、全波整流和桥式整流等。

    ①单相半波整流电路

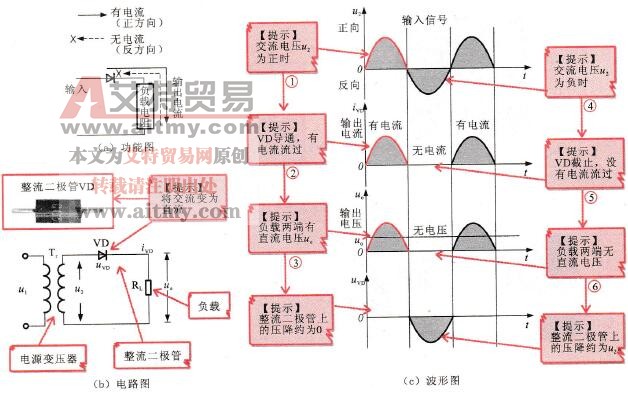

    图2-11所示为单相半波整流电路的电路结构示意图及波形图。

    图2-11    单相半波整流电路的电路结构示意图及波形图

    在电源变压器次级输出的交流电压u2为正半周期内，整流二极管正向偏置导通。电流经过整流二极管流向负载，在RL上得到一个极性为上正下负的电压。

    在u2为负半周期时，整流二极管反向偏置，电流基本上等于零。所以在负载电阻器RL两端得到的电压也为0。相应过程及结果可由图2-11 (c)所示中波形具体体现出来。

    单相半波整流电路的计算方法：

    由于整流二极管的单向导电作用，使变压器次级交流电压变换成负载两端的单向脉动电压，从而实现了整流。由于这种电路只在交流电压的半个周期内才有电流流过负载，故称半波整流。

    在半波整流电路中，负载上得到的脉动电压是含有直流成分的。这个直流电压Uo等于半波电压在一个周期内的平均值，它等于变压器次级电压有效值U2的45%，即：

   Uo=0.45 U2
