变频器中的制动电路

    在变频器控制系统中，电动机由正常运转状态转入停机状态时需要断电制动，由于惯性电动机会继续旋转。这种情况由于电磁感应的作用会在电动机绕组中产生感应电压，该电压会反向送到驱动电路中，并通过逆变电路对电容器进行反充电。为防止反充电电压过高，提高减速制动的速度，需要在此期间对电动机产生的电能进行吸收，从而顺利完成电机的制动过程。

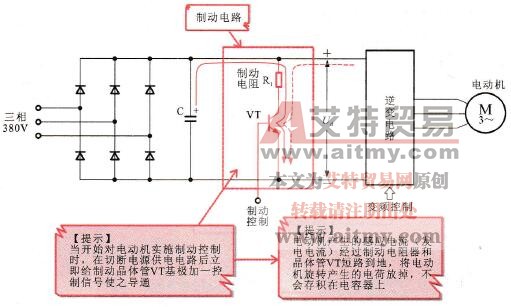

    图2-24所示为变频器中的制动电路。它是在电动机制动时，吸收电能的电路，主要由制动电阻器和制动晶体管组成，接在整流电路和逆变电路之间。

    图2-24    变频器中的制动电路
