变频器中逆变电路的工作原理

    逆变电路的工作过程实际就是将直流电压变为频率可调的交流电压的过程，我们将这一过程称为逆变过程，实现逆变功能的电路称为逆变电路或逆变器。

    下面艾特贸易小编将逆变电路的逆变过程分解成三个周期进行介绍。

   (1)U+和V-两只IGBT导通

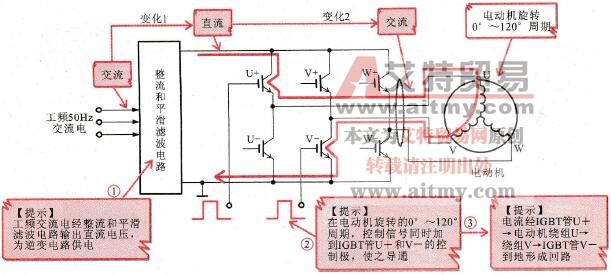

    图2-36所示为U+和V-两只IGBT导通周期的工作过程。

    图2-36    U+和V-两只IGBT导通周期的工作过程

   (2)V+和W-两只IGBT管导通

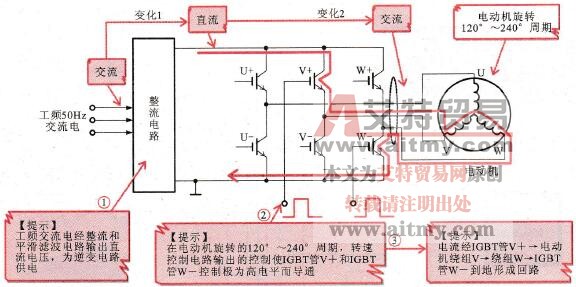

    图2-37所示为V+和W-两只IGBT管导通周期的工作过程。

    图2-37    V+和W-两只IGBT管导通周期的工作过程

   (3)W+和U-两只IGBT管导通

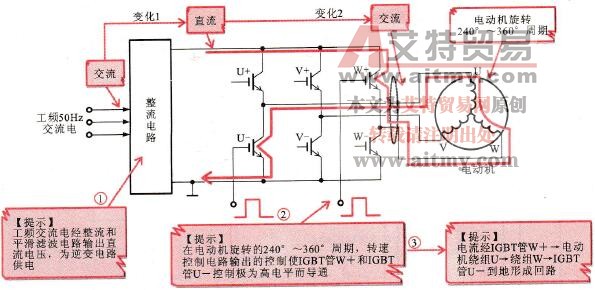

    图2-38所示为W+和U-两只IGBT管导通周期的工作过程。

    图2-38    W+和U-两只IGBT管导通周期的工作过程
