变频器中逆变电路的结构形式

    目前，常见的逆变电路通常有三种结构形式，一种为由新型智能变频功率模块构成的逆变电路；一种为由变频控制电路和功率模块构成的逆变电路；还有一种由变频控制电路和功率晶体管构成的逆变电路。

   (1)由智能变频功率模块构成的逆变电路

    智能变频功率模块是指将逻辑控制电路、电流检测和功率输出电路等集成在一起，并采用特殊工艺将其封装成一个整体，具有逆变（变频）功能的功能模块，广泛应用于各种变频控制系统中，如制冷设备的变频电路、电动机变频控制系统等。

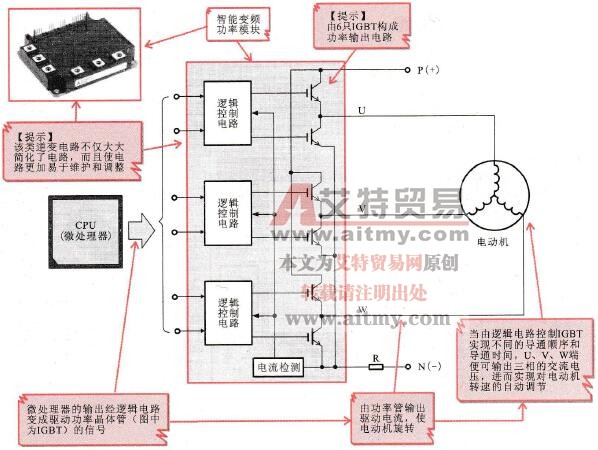

    图2-33所示为由智能变频功率模块构成的逆变电路的基本结构。

    图2-33    由智能变频功率模块构成的逆变电路的基本结构

   (2)由功率模块构成的逆变电路

    功率模块是指将多只电力半导体管集成在一起构成的功能模块，它与智能变频功率模块的不同之处在于，逻辑控制电路未集成到模块中，而是作为模块外部的控制器件安装在外围电路中。

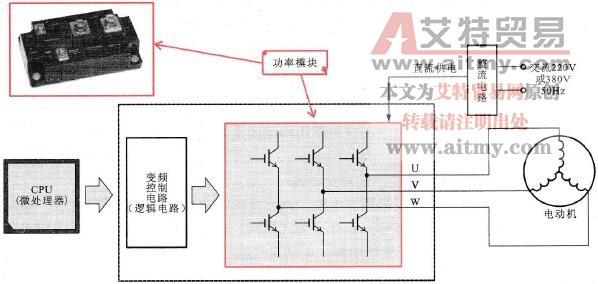

    图2-34所示为由功率模块构成的逆变电路的基本结构。

    图2-34    由功率模块构成的逆变电路的基本结构

   (3)由功率晶体管构成的变频电路

    在一些变频电路中，采用功率模块或智能变频功率模块时，不能满足电路中的负载功率或大电流要求时，多采用单独的功率晶体管构成超大功率驱动电路，每个晶体管使用单独的散热片散热。

    由功率晶体管构成的变频驱动电路是指多只独立的功率晶体管按照一定的组合方式构成功率驱动电路，我们也称这种电路为逆变电路。

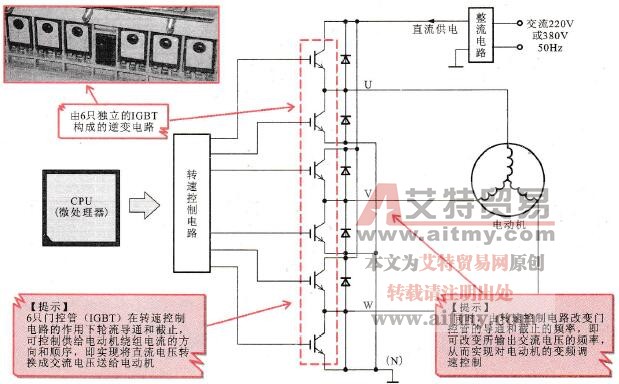

    图2-35所示为由6只门控管(IGBT)构成的逆变电路，工频电源经整流后变为直流电源为逆变电路供电，逆变电路在转速控制电路的控制下输出驱动电动机的变频电流。这种电路可选择大功率晶体管或门控管，如某晶体管损坏可单独更换。

    图2-35    由6只门控管(IGBT)构成的逆变电路
