变频器中的逆变电路概述

    逆变电路的功能与整流电路的功能正好相反，它是在变频控制电路的作用下将直流电压逆变为交流电压的电路。不同类型变频器中采用逆变电路结构不同，其内部组成的功率部件也不相同，目前多采用由6只带阻尼二极管的IGBT或将它们集成后制作成一个整体的功率模块，如图2-32所示。

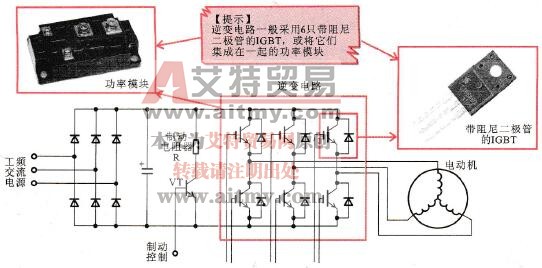

    图2-32    变频器主电路部分的电力半导体器件

    多数变频电路在实际工作时，首先将交流电压整流为直流电压，再由变频电路通过对逆变电路的控制将直流电压变为频率可调的交流电压，我们将这一过程称为逆变过程，实现逆变功能的电路称为逆变电路或逆变器。

    由于逆变电路是实现变频技术的重点电路，因此在大多数情况下，直接将逆变电路称为变频电路。
