变频器按照变换方式分类

    变频器按照其工作时频率变换的方式主要分为两类：交-直-交变频器和交-交变频器。

   (1)交-直-交变频器

    交-直-交变频器又称间接式变频器，是指变频器工作时，首先将工频交流电通过整流单元转换成脉动的直流电，再经过中间电路中的电容器平滑滤波，为逆变电路供电；在控制系统的控制下，逆变电路再将直流电源转换成频率和电压可调的交流电，然后提供给负载（电动机）进行变速控制。

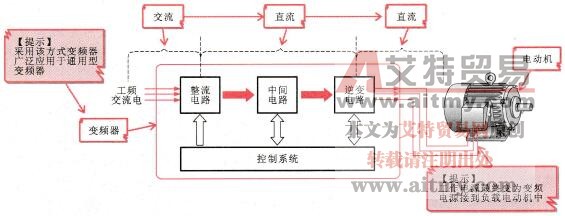

    图1-22所示为交-直-交变频器结构。

    图1-22    交-直-交变频器结构

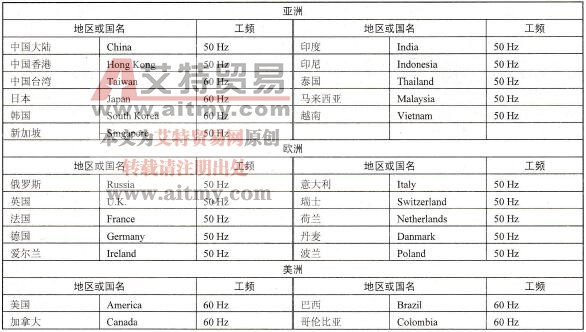

    恒频恒压的交流电，即工频电源，是指工业上用的交流电源，单位为赫兹( Hz)。不同国家、地区的电力工业标准频率各不相同，中国电力工业的标准频率定为50 Hz，有些国家或地区（如美国等）则定为60 Hz。表1-1所列为亚洲、欧洲、美洲各地的工频。

    表1-1    亚洲、欧洲、美洲各地的工频

   (2)交-交变频器

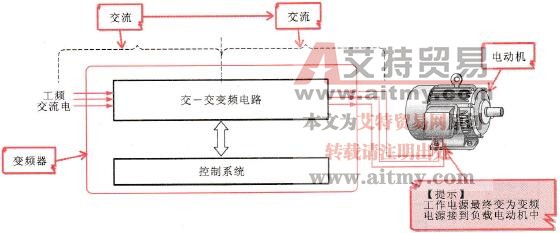

    交-交变频器又称直接式变频器，是指变频器工作时，将工频交流电直接转换成频率和电压可调的交流电，提供给负载（电动机）进行变速控制，图1-23所示为交-交变频器结构。

    图1-23    交-交变频器结构

    采用交-交变换方式的变频器只能将输入的交流电频率调低输出，而工频交流电的频率本身就很低，因此交-交变频器的调速范围很窄，其应用也不广泛。
