变频器具有突出的变频调速功能

来源:艾特贸易2017-07-25

简介变频器的变频调速功能是其最基本的功能。在传统电动机控制系统中,电动机直接由工频电源 (50 Hz) 供电,其供电电源的频率 ^ 是恒定不变的,因此其转速也是恒定的。 而在电动机的变

    变频器的变频调速功能是其最基本的功能。在传统电动机控制系统中,电动机直接由工频电源(50 Hz)供电,其供电电源的频率^是恒定不变的,因此其转速也是恒定的。

    而在电动机的变频控制系统中,电动机的调速控制是通过改变变频器的输出频率实现的,通过改变变频器的输出频率即可很容易实现电动机工作在不同电源频率下,从而可自动完成电动机的调速控制。

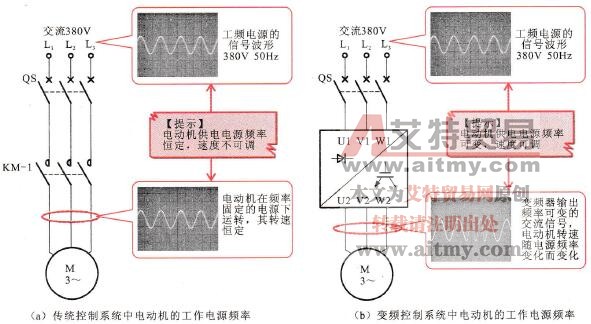

    1-34所示为传统电动机控制系统与变频控制系统的比较。

传统电动机控制系统与变频控制系统的比较

    1-34    传统电动机控制系统与变频控制系统的比较

    通常,交流电动机转速的计算公式为:

式中,N1为电动机转速,f1为电源频率、P为电动机磁极对数(由电动机内部结构决定),可以看到,电动机的转速与电源频率成正比。

    在普通电动机供电及控制线路中,电动机直接由工频电源( 50 Hz)供电,即供电电源的频率f1是恒定不变的,例如,若当交流电动机磁极对数P=2时,可知其在工频电源下的转速为:

    而由变频器控制的电动机线路中,变频器可以将工频电源通过一系列的转换使输出频率可变,从而可自动完成电动机的调速控制。目前,多数变频器的调速控制主要有压/频(U/f)控制方式、转差频率控制方式、矢量控制方式和直接转矩控制方式四种。

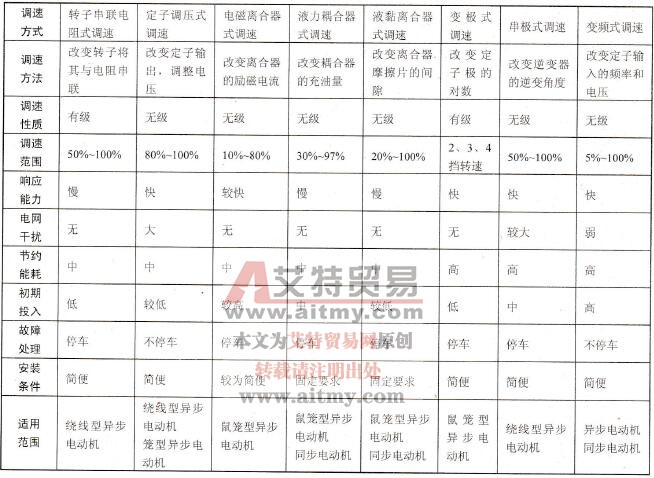

    1-3所列为电动机不同控制方式的调速对比。从表1-3所列中可知,对电动机进行调速的方式有很多种,但采用变频器对电动机进行调速(变频式调速),不但调速范围较为广泛,安装条件较为简单,而且节能率最高,更适合现代工业的需要。

    1-3    电动机不同控制方式的调速对比

电动机不同控制方式的调速对比
