矩形电压波交-交变频器的工作原理

    图5-5所示为由18个晶闸管组成的三相变三相有环流、三相零式交-交变频器。这是一种比较简单的三相交-交变频器，每一相由两个三相零式整流器组成，提供正相电流的是共阴极组①、③和⑤，提供负相电流的是共阳极组②、④和⑥。为了限制环流，采用了限环流电感L。

    假如负载是纯电阻。由于采用了中性线，各相互相独立。采用纯电阻负载，使电流波形和电压波形完全一致。可以只分析输出电压波形。现以a相为例进行分析，其他两相只和a相相位上互差120°，其他相情况基本相同。

    假定三相电源电压ua、ub和uc完全对称。当给定一个恒定的触发角α时，例如α=90°，得正组①的输出电压波形如图5-14所示。在t=0时，正组①获得工作指令，它的三个晶闸管同时获得触发角等于90°的工作指令。当t=t1时，a相满足导通条件，晶闸管1导通，ua输出。晶闸管1导电角60°，ua过零，晶闸管1关闭。当t=t2时，b相符合导通条件，晶闸管5导通，输出ub的60°片段。当t=t3时，c相的晶闸管3导通，输出uc的60°片段。当t=t4时，发出转换指令，组④的三个晶闸管同时获得触发角等于90°的工作指令，组①的触发脉冲被封掉，组①退出工作状态。假定触发脉冲是脉冲列，或者说触发脉冲的宽度是120°，则t=t4时，晶闸管2符合导通条件，负载上出现导电角为30°的uy片段。当t=t5时，晶闸管6导通，输出60°的uz片段，依次类推。

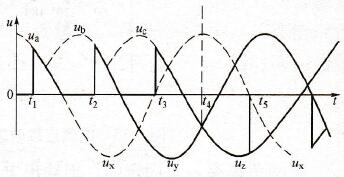

    图5-14    输出电压为方波时的波形

    这就是所谓的组触发，亦即每组3个晶闸管，同时获得触发角等于α的工作指令。根据相电压的同步作用，谁符合导通条件，谁就被触发而导通。晶闸管的关断靠电压自然过零。换组指令按给定的输出频率发生，不去考虑其他因素。
