半桥式电路的特点

    图7-5示出半桥式串联逆变器加热电源拓扑电路，图7-1中的直流电源用晶闸管整流，直流端用半控型整流电路，不用作调压，而是为了实现软起动和在故障时快速切断电源。因而正常运行时，整流电路中的晶闸管均处于全导通状态，保持低谐波和高网侧功率因数，C1=C2=C，LK1=LK2=LK，电感LK1和LK2既参与换相又参与谐振，电容C1和C2既实现直流分压又补偿负载功率因数。其端电压满足

   UC1+UC2=Ud=Ud

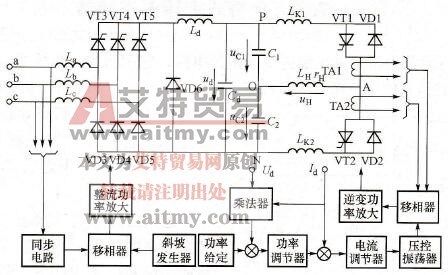

    图7-5    半桥式串联逆变器加热电源拓扑电路

    当桥上下臂器件均处于断态时，有uc1=uc2=Ud/2；当桥上下臂器件轮番通断时，C1和C2便轮番充放电，其端电压uc1和uc2便此起彼状。例如，在不计换相过程条件下，当VT1导通时，（桥中其他器件截止），流过负载电感的电流有C1的放电电流(沿P→LK1→VT1→LH→O)和C2的充电电流(沿P→LK1→VT1→LH→C2→N)，这些电流的频率相同，并等于由Cs、Ls和rH组成电路的固有谐振角频率ωH  (CS=C1+C2=2C，Ls=LK1+LH=LK2+LH)，此时，uc1下降而uc2上升。和全桥电路相同，为获得负载换相的电路条件，晶闸管VT1和VT2门极触发脉冲的重复角频率ω必须略低于ωH。

    由于电路结构和参数均对称，当VT2导通时，负载电感电流也由两部分组成，其频率也与VT1导通时相同，但方向相反。
