IGBT并联逆变器加热电源的电路原理

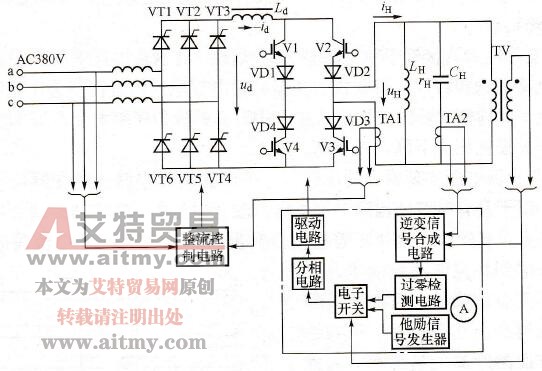

    IGBT并联逆变加热电源的拓扑电路如图7-11所示。

    图7-11    IGBT并联逆变加热电源的拓扑电路

    在IGBT并联逆变电路中，逆变桥各臂串联二极管VD1～VD4，但是IGBT仅有正向阻断能力，无反向阻断能力，用二极管来承受并联逆变桥各臂器件在关断时所承受的反向电压。

    在串联逆变电路中，为避免直流电容Cd中的能量因上下桥臂共态导通而瞬间放电，造成器件损坏，在栅极控制电压时序安排上必须设置死区，实现先断后通的原则。相反，在并联逆变电路中，为防止逆变桥开路导致过电压，在栅极控制电压时序安排时，必须考虑重叠时间。当输出频率为50kHz时，重叠时间约为1μs，可由逆变控制电路中的驱动电路生成。

    图7-11点划线框为逆变控制电路。由图可见，逆变控制采取他励起动转自励运行的方式。即在起动前，负载电压uH=0。电子开关由他励信号发生器选通，逆变电路以他励频率开始工作。由于采用IGBT，电路可以工作于各种性质负载。因此无论他励频率高或低于负载谐振频率，电路都可以工作，这就比晶闸管电路简单得多。当负载电压建立起来后，电子开关改为由过零检测电路选通，逆变电路转入自励运行。与晶闸管并联逆变电路相仿，自励生成采用定时原则，由负载电压和补偿电容电流控制。
