IGBT串联逆变器加热电源的电路拓扑

来源:艾特贸易2017-08-02

简介IGBT 串联逆变器加热电源如图 7-9 所示,整流由晶闸管 VT1 ~ VT6 组成的三相桥式可控整流电路。与直流输出滤波器 (Ld 和 Cd) 构成电压源型直流电源。由于 Cd 值较大,直流电压 ud ≡ Ud ,

    IGBT串联逆变器加热电源如图7-9所示,整流由晶闸管VT1VT6组成的三相桥式可控整流电路。与直流输出滤波器(LdCd)构成电压源型直流电源。由于Cd值较大,直流电压udUd,改变触发延迟角α可改变Ud大小,实现输出功率的调节和软起动。逆变输出经过变压器耦合到串联负载,由于整流侧由三相电网供电,逆变输出电压在550V以上,而串联负载电路电容和电感的端电压均为输入电压的Q(Q值随负载而异,在315之间)。若直接耦合,则电压过高。采用降压输出变压器,则可实现电压匹配,此外也较易与各种负载阻抗匹配。

 IGBT串联逆变电路加热电源

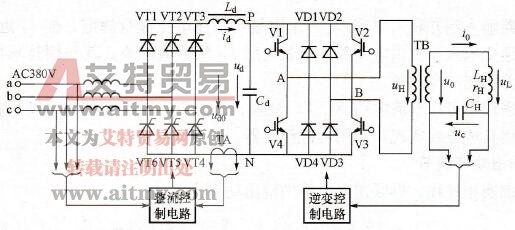

    7-9    IGBT串联逆变电路加热电源

    整流控制采用单环自动相位控制。电流反馈环的信号取自直流电流(通过电流互感器TA)。保证直流电源不受电网电压波动和负载变化的影响。

    逆变控制电路必须具备频率自动跟踪和故障保护功能,为实现频率跟踪,逆变电路必须工作于自励状态。与晶闸管电源不同的是,逆变桥器件可以用栅极信号关断,无需采用负载电压。因此逆变电路可以工作在负载基波相移为零的状态下(即φ1=0),此时负载功率因数λH=μvcosφ1=μv(μv是电压畸变因数),即

式中  UH-负载电压方均根值;

   UH1-负载电压基波有效值。

    逆变电路采用他励起动,直流电压Ud=USTUd,当负载电压已经建立,反馈信号uC(负载补偿电容端电压)足够大时,电路将自动转为自励状态,以实现频率跟踪。
