变频器中驱动模块的检查
来源：艾特贸易2017-08-10
简介模拟输入信号：由 20V 直流稳压电源和电阻 Rs 构成， Rs 的大小以输入的模拟信号 电流 Is=4~10mA 为宜。 输入高电平：令转换开关 SA 闭合，则从⑮脚流入 Is ， A 点为高电位， V01 导通，
模拟输入信号：由20V直流稳压电源和电阻Rs构成，Rs的大小以输入的模拟信号
电流Is=4~10mA为宜。
输入高电平：令转换开关SA闭合，则从⑮脚流入Is，A点为高电位，V01导通，
V02截止，UCE=15V，IGBT导通。
输入低电平：令SA断开，则Is=0A，A点为低电位，V01截止，V02导通，
UGEF= -5V，IGBT截止。

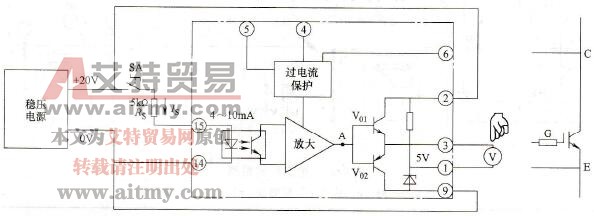

图8-24 驱动模块的测试
