从变频器整流模块测量各二极管
来源：艾特贸易2017-08-10
简介整流模块的标记： 3 个输入端的标记都是“ - ”，输出端分别是“ + ”和“ - ”。 正端半桥的测量：红表笔与“ + ”端相接，则黑表笔接 3 个输入端中的任意一个，二极管都导通。 负
整流模块的标记：3个输入端的标记都是“-”，输出端分别是“+”和“-”。
正端半桥的测量：红表笔与“+”端相接，则黑表笔接3个输入端中的任意一个，二极管都导通。
负端半桥的测量：黑表笔与“-”端相接，则红表笔接3个输入端中的任意一个，二极管都导通。

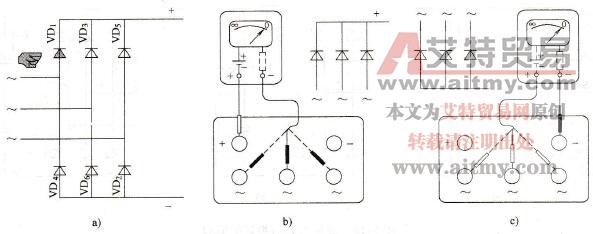

图8-14 整流桥模块的粗测
a)整流桥模块标记b）红表笔接正端测量c）黑表笔接负端测量
