变频器主电路的接线端子

    输入侧：变频器的输入侧接三相交流电源，通常用R、S、T表示。

    因为中间有直流环节，故输入侧的相序可以任意。

    输出侧：变频器的输出侧是逆变所得的三相交流电，通常用U、V、W表示，

    与电动机相接。其相序与电动机的旋转方向有关。

    直流端子：直流端子的“+”端用P表示，“-”端用N表示。

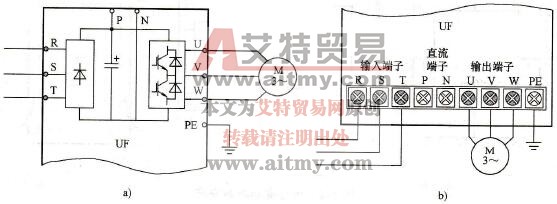

    图8-4    主电路的接线端子

   a)原理图b）接线端子安排
