变频器中驱动模块电路

来源:艾特贸易2017-08-10

简介电路要点:输入信号 -4~10mA ,接到⑮和⑭脚之间。 外接电源 - +20V ,接到②和⑨脚之间。 驱动电压 - 从③和①脚输出到 G 、 E 之间。 通人输入信号: V01 导通, V02 截止, G 极得 20V 电

    电路要点:输入信号-4~10mA,接到⑮和⑭脚之间。

    外接电源- +20V,接到②和⑨脚之间。

    驱动电压-从③和①脚输出到GE之间。

    通人输入信号:V01导通,V02截止,G极得20V电压,E极得5V电压,

   UGE=15VIGBT导通。

    撤消输入信号:V01截止,V02导通,G极得0VE极仍为5V

   UGE=-5VIGBT截止。

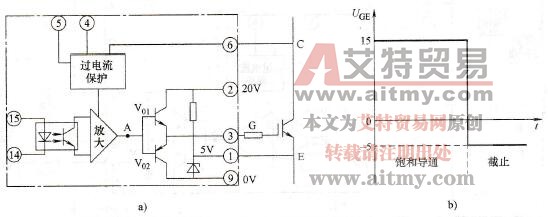

驱动模块示例

    8-23    驱动模块示例

   a)驱动模块电路b)驱动电压
