从变频器接线端子测量整流桥的技术方法

    测量要点：1）记住各接线端子的符号。

   2)模拟万用表的黑表笔是内部电池的“+”端，红表笔是内部电池的“-”端。

    测量方法：记住被测二极管两侧接线端子的符号，就可以从变频器的接线端子上进行测量和判断了。

    以测量VD1为例，VD1的正端接R端子，负端接P端子，则只需测量R与P之间是否导通就可以了。

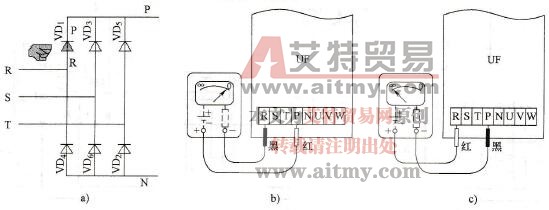

    图8-13    从变频器接线端子测量

   a)接线端子标记b）正方向测量c）反方向测量
