变频器控制线屏蔽层的处理要求
来源：艾特贸易2017-08-10
简介屏蔽层的处理： 1 ）屏蔽层应往回翻转在外层绝缘上。 2) 层蔽层外部应缠以胶带，至少 4 圈以上。 3) 内层绝缘应露出约 5 mm 。 4) 接地用屏蔽层外部也应用绝缘胶带缠紧，以免散乱。
屏蔽层的处理：1）屏蔽层应往回翻转在外层绝缘上。
2)层蔽层外部应缠以胶带，至少4圈以上。
3)内层绝缘应露出约5 mm。
4)接地用屏蔽层外部也应用绝缘胶带缠紧，以免散乱。
屏蔽层的接地：屏蔽层只能一端接地，切勿两端都接地，以免为干扰信号提供回路。

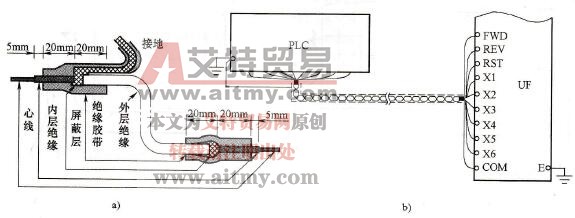

图8-8 控制线屏蔽层的处理
a)屏蔽层的处理b）屏蔽层的接地
