变频器限流电阻的影响

    阻值太小的影响：1）合闸时的冲击电流大，电阻易发热，甚至损坏。

   2)直流电压上升快。接触器闭合时火花小，不易损坏。

    阻值太大的影响：1）合闸时的冲击电流小，电阻不易发热。

   2)直流电压上升慢，接触器闭合时火花大，触点容易因烧毛而接触不良，导致限流电阻损坏。

    限流电阻的选择：在大多数情况下，选50Ω、50W的电阻是比较合适的。

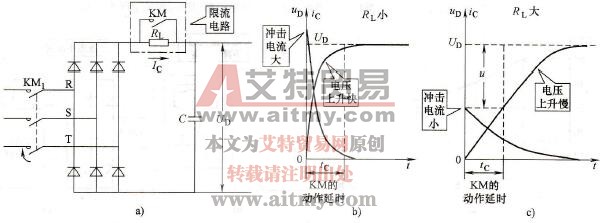

    图8-17    限流电阻的影响

   a)限流电路b）阻值太小c）阻值太大
