变频器电流检测的霍尔传感器
来源：艾特贸易2017-08-13
简介霍尔效应：把半导体芯片置于磁场的作用下，在一个方向上通入激励电流（毫安级），则在其垂直方向上将感应出与磁场强弱成比例的电动势 UH ，称为霍尔电动势，或霍尔电压。 霍尔
霍尔效应：把半导体芯片置于磁场的作用下，在一个方向上通入激励电流（毫安级），则在其垂直方向上将感应出与磁场强弱成比例的电动势UH，称为霍尔电动势，或霍尔电压。
霍尔传感器：将被测电流通入绕在高频磁心上的线圈中，高频磁心割开一个小口，嵌入霍尔芯片。在霍尔芯片的一个方向上通入恒定电流IH，则在垂直方向上将得到与磁场强度成正比的霍尔电压。

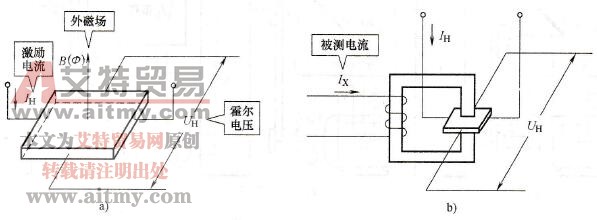

图8-37 电流检测原理
a)霍尔效应b）利用霍尔效应测量电流的原理
