变频器过电流的特点与常见原因

    过电流的特点：电动机的运行电流超过了变频器的额定电流。保护时也具有反时限特点。

    冲击电流：电动机运行电流超过了变频器额定电流的1.5倍，变频器将立即跳闸，进行保护。

    常见原因：1）低频轻载运行时，转矩提升预置过大，电动机的磁路饱和，励磁电流产生尖峰电流。

   2)加速过快或减速过快，电动机的转速跟不上同步转速的改变，转差过大，产生过电流。

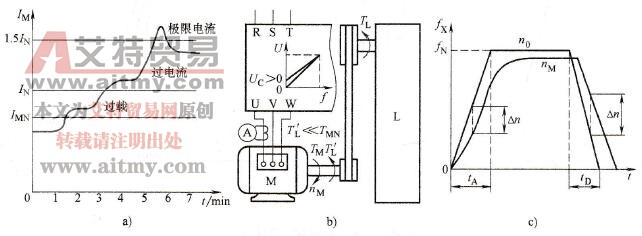

    图8-36    过电流的特点与常见原因

   a)过电流的特点  b）电动机磁路饱和  c）加、减速过电流
