变频器直流电压检测举例
来源：艾特贸易2017-08-17
简介需要解决的问题：直流电压的取样是在强电电路里，而与之成比例的电压信号在弱电电路里，两者之间必须可靠隔离。 集成的光耦合器：与普通的光耦合器相比，内部增加了运算放大器
需要解决的问题：直流电压的取样是在强电电路里，而与之成比例的电压信号在弱电电路里，两者之间必须可靠隔离。
集成的光耦合器：与普通的光耦合器相比，内部增加了运算放大器，从而可以传输毫伏级的信号。
检测电路的构成：光耦合器的输入端接收直流电压的采样信号，经过隔离后的输出端由跟随器进行功率放大后，从电位器RP上输出与直流电压成正比的信号。

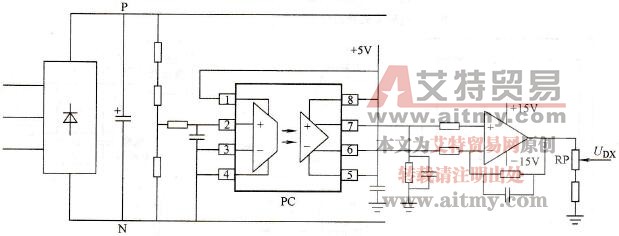

图8-44 直流电压的检测之一
