变频调速节能技术中大马拉小车现象

    大马拉小车：电动机的容量和额定转矩比负载实际需要的大得多，电动机处于轻载运行状态，俗称为大马拉小车。

    轻载运行的缺点：1）因为负载率低，故阻抗压降小，磁通偏大，磁路进入饱和状态，励磁电流增大，使功率因数降低，定子电流大。

   2)励磁电流和定子电流增大的结果是增加了电动机的铜损和铁损，从而降低了电动机的效率。

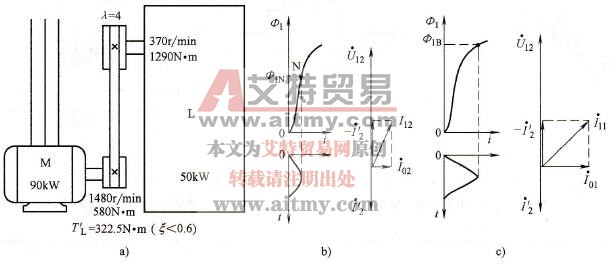

    图7-5    大马拉小车现象

   a)实际例子b）正常的磁通和矢量图  c）轻载时的磁通和矢量图
