变频调速节能技术中低频重载实例

    低频重载实例：某变频调速系统，上限工作频率是30Hz。

    电动机数据：90kW、1480r/min，额定转矩是580N·m。

    负载数据：222r/min、2088N·m、48.5 kW。

    传动比λ=4，故折算转矩是522N·m，负载率为0.9。

    矛盾和疑问：从转矩的角度看，因为负载率是0 9，属于重载运行。

    但从功率看，电动机的额定功率比负载功率大了很多，负载率只有0.54，

    又明显的属于大马拉小车。是否有节能余地？

    从功率看：

    电动机容量是90kW，

    负载功率只有48.5kW，

    属于大马拉小车。

    从转矩看：

    电动机的额定转矩是580N·m，

    负载的折算转矩是522N·m，

    负载率为0.9，不属于大马拉小车。

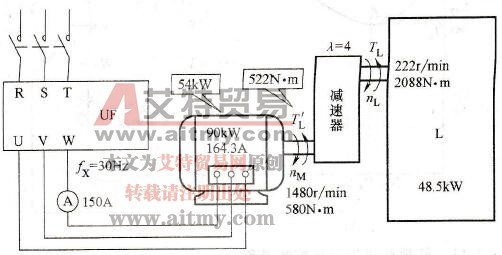

    图7-12    低频重载的典型实例
