变频调速节能技术中恒压供水系统模型

    供水系统的参数：流量——单位时间内流过管道截面的水流量(Q)。

    扬程——单位重量的水通过水泵所获得的能量（H）。

    静态扬程——水泵实际扬水的高度（HA）。

    动态扬程——为了使水具有一定流速所需要的能量。

    全扬程——静态扬程、动态扬程和损失扬程的总和(H)。

    管阻——阀门和管道系统对水流的阻力。

    供水系统的功率：供水功率——供水系统消耗的功率，PG=0.163HQ。

    轴功率——电动机输出轴的功率，PM= Tn/9550。

    电功率——电动机消耗的电功率，Pv=√3UxIx cosφ1。

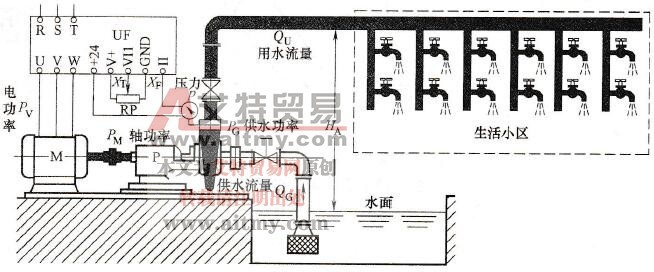

    图7-25    供水系统及主要参数
