变频调速节能技术中节能效果和流量的关系

    相对流量为100%：因工作在额定状态，节能效果为0。

    相对流量为80%：两种方法的扬程差距不大，节能效果不很大。

    相对流量为60%：节能效果最为显著。

    相对流量为20%：因为系统消耗的总功率不大，节能效果又减小。

    相对流量为0%：系统不消耗能量，也就没有节能效果。

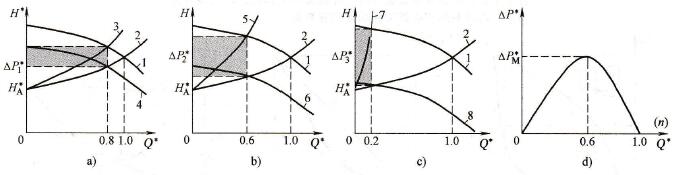

    图7-32    节能效果和流量的关系

   a)流量为80%；b）流量为60%；c）流量为20%；d）节能与流量的关系

   1-全速运行时的扬程特性

   2-阀门全开时的管阻特性

   3-把相对流量减小至80%，关小阀门后的管阻特性

   4-把相对流量减小至80%，降低转速后的扬程特性

   5-把相对流量减小至60%，关小阀门后的管阻特性

   6-把相对流量减小至60%，降低转速后的扬程特性

   7-把相对流量减小至20%，关小阀门后的管阻特性

   8-把相对流量减小至20%，降低转速后的扬程特性
