变频器测试中测量表具的选择

    变频器在运行中，为了鉴别其工作状况，需要对变频器进行一些电气测量。由于变频器的电压电流波形不是标准的正弦波，要选择合适的仪器才能测量出正确的数值。如用数字电压表测量变频器的输出电压，其显示值和实际值相差甚远，测出的电压值没有任何参考价值。

    变频器输入/输出侧的电压和电流含有谐波，输出侧电压的频率还不是标准的50Hz，选择不同种类的测量仪表，测量结果会有很大的差别，在用工频仪表测量时，请选用表8-2中的仪表。变频器电压、电流、功率的测量接线如图8-3所示。

    表8-2    测量仪表选用

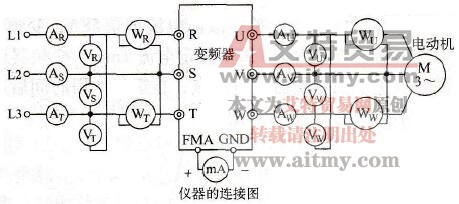

    图8-3    变频器电压、电流、功率的测量接线图

    变频器的输入输出功率因数，不能使用市售的测量电压和电流相位差的功率因数表测量，如必须测量输入输出的功率因数时，应该测量出输入、输出功率，输入线电压、输出线电压，输入电流和输出电流，分别按下式计算

   cosφ=P/UI    (8-1)

式中p-测量功率(W)；

   U-线电压(V)；

   I-线电流(A)。
