变频器中直流电抗器的选用要求及技术方法

    直流电抗器的主要作用是改善变频器的输入功率因数，防止电源对变频器的影响，保护变频器及抑制谐波，其外形如图7-18所示。在下列情况下应考虑配置直流电抗器。

    图7-18    直流电抗器外形

   1)当给变频器供电的同一电源上有开关、无功补偿电容器屏或带有晶闸管调压负载时，因电容器屏开关切换引起的无功瞬变致使电网电压突变或晶闸管调压引起的电网波形缺口，有可能对变频器的输入整流电路造成影响。

   2)当变频器供电三相电源的不平衡度不小于3%时。

   3)当要求变频器输入端的功率因数提高到0.93时。

   4)当变频器接入到大容量供电变压器上时，变频器输入电源回路流过的电流有可能对整流电路造成损害。

    一般情况下，当变频器供电电源的容量大于550kW以上时，变频器需要配置直流电抗器。

    直流电抗器的结构亦为一铁心电感线圈，为了防止磁路饱和，铁心留有缝隙。图7-19是直流电抗器的外形尺寸，表7-3是某厂家直流电抗器与变频器的配置参数表，可根据变频器的容量大小选择直流电抗器的规格、型号。

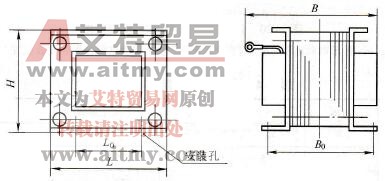

    图7-19    直流电抗器外形尺寸示意图

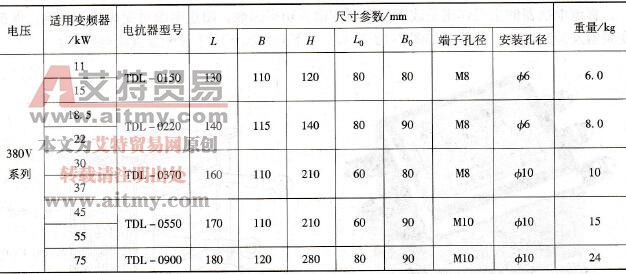

    表7-3    直流电抗器与变频器的配置参数表
